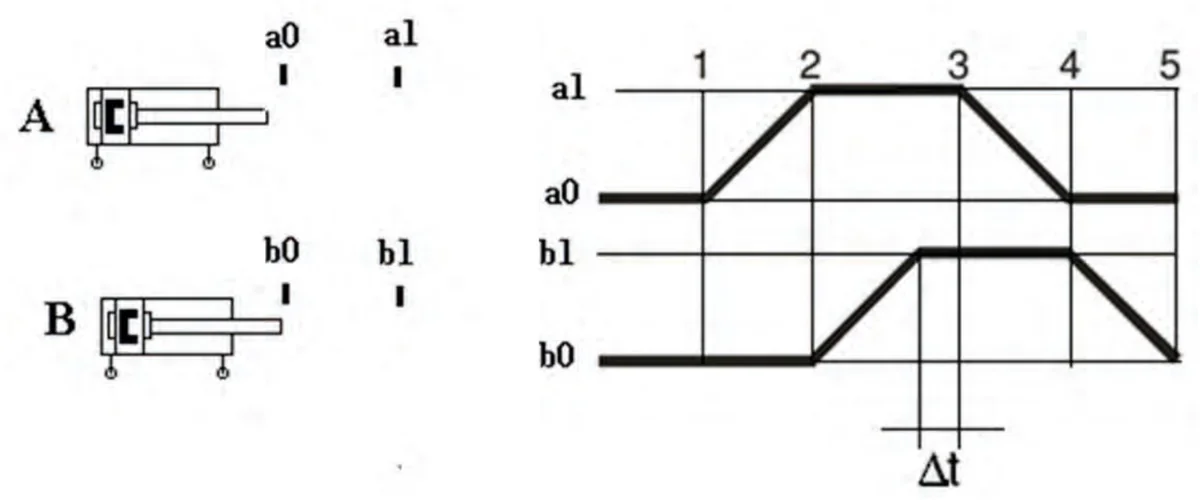

Na podstawie przedstawionych diagramów czasowych pracy siłowników A i B, określ, w którym momencie zostanie zainicjowane wycofywanie się tłoczyska siłownika A?
A. W chwili aktywacji a1
B. W chwili aktywacji b1
C. Po czasie Δt od chwili aktywacji a1
D. Po czasie Δt od chwili aktywacji b1
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.19-X-17.01).
Poprawna odpowiedź wskazuje, że wycofywanie tłoczyska siłownika A rozpoczyna się po upływie czasu Δt od chwili aktywacji siłownika B, co jest zgodne z zasadami działania układów hydraulicznych oraz pneumatycznych. W diagramach czasowych sygnalizowane są różne stany siłowników, co pozwala na precyzyjne określenie momentu aktywacji. W praktyce, zrozumienie tych interakcji jest kluczowe dla efektywnego projektowania systemów automatyki. Na przykład, w aplikacjach przemysłowych, gdzie synchronizacja siłowników jest niezbędna, błędne oszacowanie opóźnienia Δt może prowadzić do awarii systemu lub uszkodzenia komponentów. Standardy branżowe, takie jak ISO 12100, podkreślają znaczenie analizy czasów reakcji w projektowaniu systemów, co potwierdza, że właściwe zrozumienie i stosowanie tych zasad jest nie tylko korzystne, ale i niezbędne dla bezpieczeństwa i efektywności operacji.
Błędne odpowiedzi często wynikają z nieporozumień dotyczących szeregu istotnych pojęć związanych z czasem aktywacji siłowników. Wybór momentu aktywacji a1, na przykład, sugeruje, że wycofywanie tłoczyska siłownika A zaczyna się równocześnie z aktywacją a1, co nie odzwierciedla rzeczywistego działania systemu. Takie myślenie prowadzi do zignorowania opóźnienia Δt, które jest kluczowe w procesach zautomatyzowanych, gdzie synchronizacja jest niezbędna dla prawidłowego funkcjonowania. W przypadku aktywacji b1, myślenie o tym, że wycofywanie może nastąpić bezpośrednio po aktywacji, pomija fakt, że każdy siłownik działa w oparciu o zdefiniowane czasy reakcji i opóźnienia związane z hydrauliką lub pneumatyka. Ponadto, odpowiedzi sugerujące, że wycofywanie zaczyna się po Δt od chwili aktywacji a1 są niezgodne z logiką działania siłowników, gdyż wskazują na myślenie o niezależnych akcjach, podczas gdy w rzeczywistości praca siłowników jest ze sobą powiązana. Warto zatem pamiętać, że analiza czasów aktywacji i opóźnień jest fundamentalna w procesie projektowania systemów automatyzacji, a błędna interpretacja tych zależności może prowadzić do poważnych błędów w systemach kontroli i urządzeniach wykonawczych.
