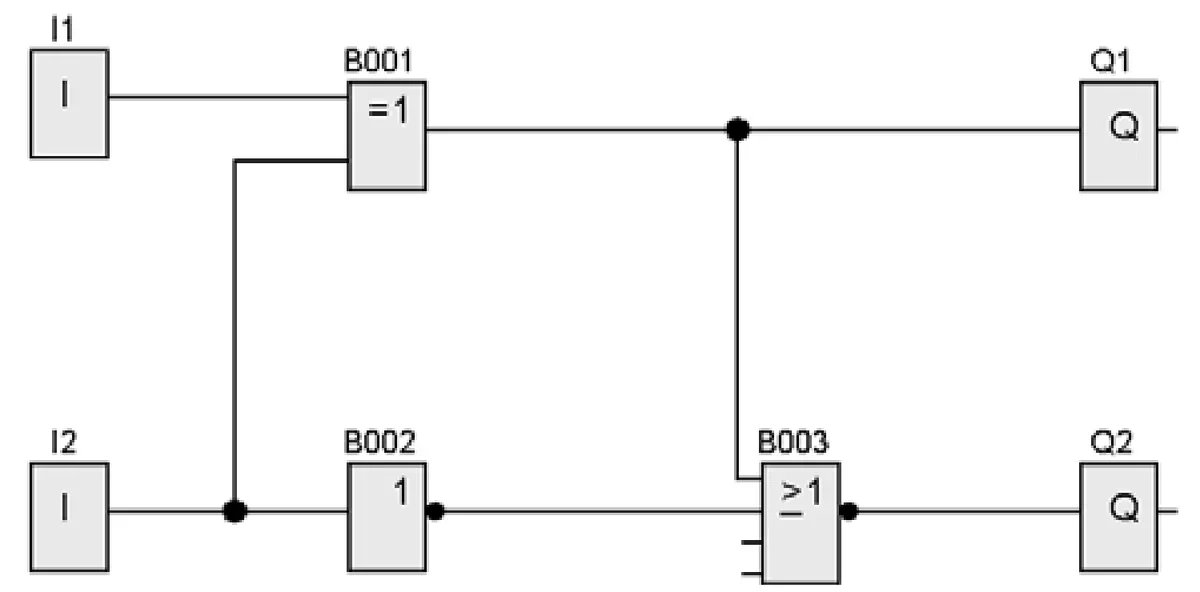

Jakie wartości pojawią się na wyjściach Q1 i Q2 sterownika, realizującego program przedstawiony na schemacie, przy sygnałach wejściowych I1 = I2 = 1?

A. Q1 = 1, Q2 = 1
B. Q1 = 1, Q2 = 0
C. Q1 = 0, Q2 = 0
D. Q1 = 0, Q2 = 1
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.19-X-14.05).
Odpowiedź Q1 = 0, Q2 = 1 jest jak najbardziej trafna. Blok B001 działa tutaj jako negator, więc jeśli weźmiemy sygnał wejściowy I1 równy 1, to na wyjściu Q1 dostajemy 0. Negacja jest w automatyce bardzo przydatna, bo pozwala nam uzyskać stan domyślny lub włączyć inne możliwości logiczne w układzie. Z kolei blok B002 działa jak przekaźnik, który po prostu przekazuje sygnał I2, więc przy I2 = 1 będziemy mieli Q2 też równe 1. Jest też blok B003, który to bramka OR, więc jeśli jakiekolwiek wejście będzie miało wartość 1, to wyjście też będzie 1. Rozumienie tych bloków jest kluczowe, bo w projektowaniu układów logicznych negacje i przekazywanie sygnałów naprawdę mają duże znaczenie, zwłaszcza w inżynierii automatyki przemysłowej.
Wielu uczniów może mieć trudności ze zrozumieniem, jak działają bloki logiczne, co często prowadzi do błędów przy interpretacji wyjść Q1 i Q2. Gdy ktoś zaznacza Q1 = 0, Q2 = 0, to można zauważyć, że myli się w kwestii działania bramki OR. Ta bramka w rzeczywistości zawsze daje na wyjściu 1, gdy przynajmniej jedno wejście jest aktywne, a tu przy I2 = 1 powinno być Q2 = 1. Z kolei przy odpowiedzi Q1 = 1, Q2 = 1 myślimy, że negacja sygnału I1 nie działa, co jest błędnym założeniem. Z doświadczenia wiem, że zrozumienie negacji i jej wpływu na wyjście jest kluczowe w projektowaniu układów. Natomiast przy Q1 = 1, Q2 = 0 ktoś źle zakłada, że blok B002 zmienia sygnał wejściowy w sposób, który jest błędny. W każdej z tych sytuacji warto dobrze poznać zasady działania bloków logicznych i umieć je analizować w ramach całego układu, bo to naprawdę podstawa w pracy inżyniera w automatyce i systemach sterowania.
