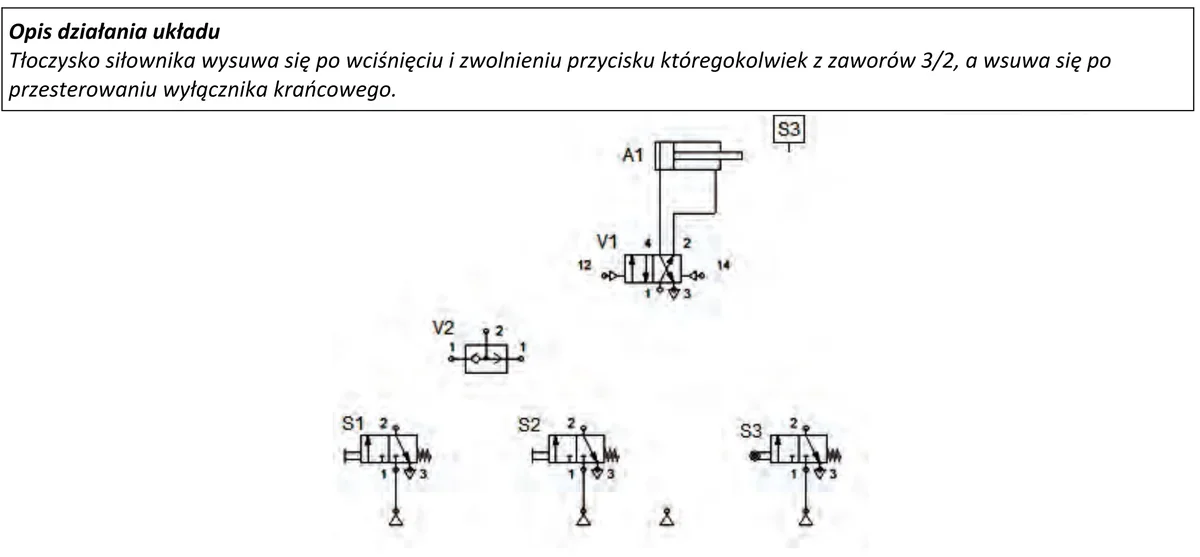

Do którego przyłącza należy podłączyć wyjście 2 wyłącznika krańcowego S3, aby układ działał zgodnie z poniższym opisem?
A. Do przyłącza 14 rozdzielacza 4/2.
B. Do przyłącza 12 rozdzielacza 4/2.
C. Do przyłącza 2 przełącznika obiegu.
D. Do przyłącza 1 przełącznika obiegu.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.19-X-16.05).
Podłączenie wyjścia 2 wyłącznika krańcowego S3 do przyłącza 14 rozdzielacza 4/2 jest kluczowe dla prawidłowego funkcjonowania układu. W rozdzielaczu 4/2, który jest powszechnie stosowany w systemach pneumatycznych i hydraulicznych, mamy do czynienia z dwoma położeniami, które mają wpływ na kierunek ruchu tłoczyska siłownika. W pierwszym położeniu, czyli 1-4, ciśnienie jest przekazywane do jednego z portów, aby umożliwić jego ruch w jednym kierunku, natomiast w drugim położeniu, czyli 1-2, ciśnienie jest kierowane do drugiego portu, co pozwala na wciągnięcie tłoczyska. Właściwe podłączenie wyjścia 2 do przyłącza 14 umożliwia zmianę położenia rozdzielacza w momencie aktywacji wyłącznika krańcowego, co jest zgodne z zasadami automatyki oraz najlepszymi praktykami w zakresie projektowania układów sterowania. Takie podejście jest zgodne z normami bezpieczeństwa, ponieważ zapewnia przewidywalność i kontrolę nad ruchem siłownika, co jest istotne w aplikacjach przemysłowych i automatyzacyjnych.
Podłączenie wyjścia 2 wyłącznika krańcowego S3 do przyłącza 12 rozdzielacza 4/2 lub do jakiegokolwiek innego przyłącza, które nie jest 14, prowadzi do poważnych błędów w działaniu układu. W rozdzielaczu 4/2 każde przyłącze ma określoną funkcję, a niewłaściwe podłączenie może skutkować brakiem reakcji siłownika lub jego niekontrolowanym ruchem. Kiedy wyjście 2 jest podłączone do przyłącza 12, nie dochodzi do zmiany kierunku przepływu, co uniemożliwia wciągnięcie tłoczyska. Taki błąd może wynikać z nieporozumienia dotyczącego zasad działania rozdzielaczy oraz ich konfiguracji. Ważne jest zrozumienie, że każde przyłącze w rozdzielaczu odpowiada za inny aspekt działania układu. Osoby projektujące systemy automatyki często zapominają, że prawidłowe połączenia są kluczowe dla bezpieczeństwa i efektywności operacyjnej. W praktyce, niewłaściwe podłączenie może prowadzić do awarii systemu, co z kolei generuje dodatkowe koszty związane z naprawami oraz przestojami w pracy maszyn. Kluczowe jest, aby przy projektowaniu układów siłowników stosować się do zasad inżynierii systemów, analizując każdy element pod kątem jego funkcji i interakcji z innymi komponentami. Brak zrozumienia działania rozdzielacza 4/2 może prowadzić do poważnych konsekwencji w pracy układu automatyki.
