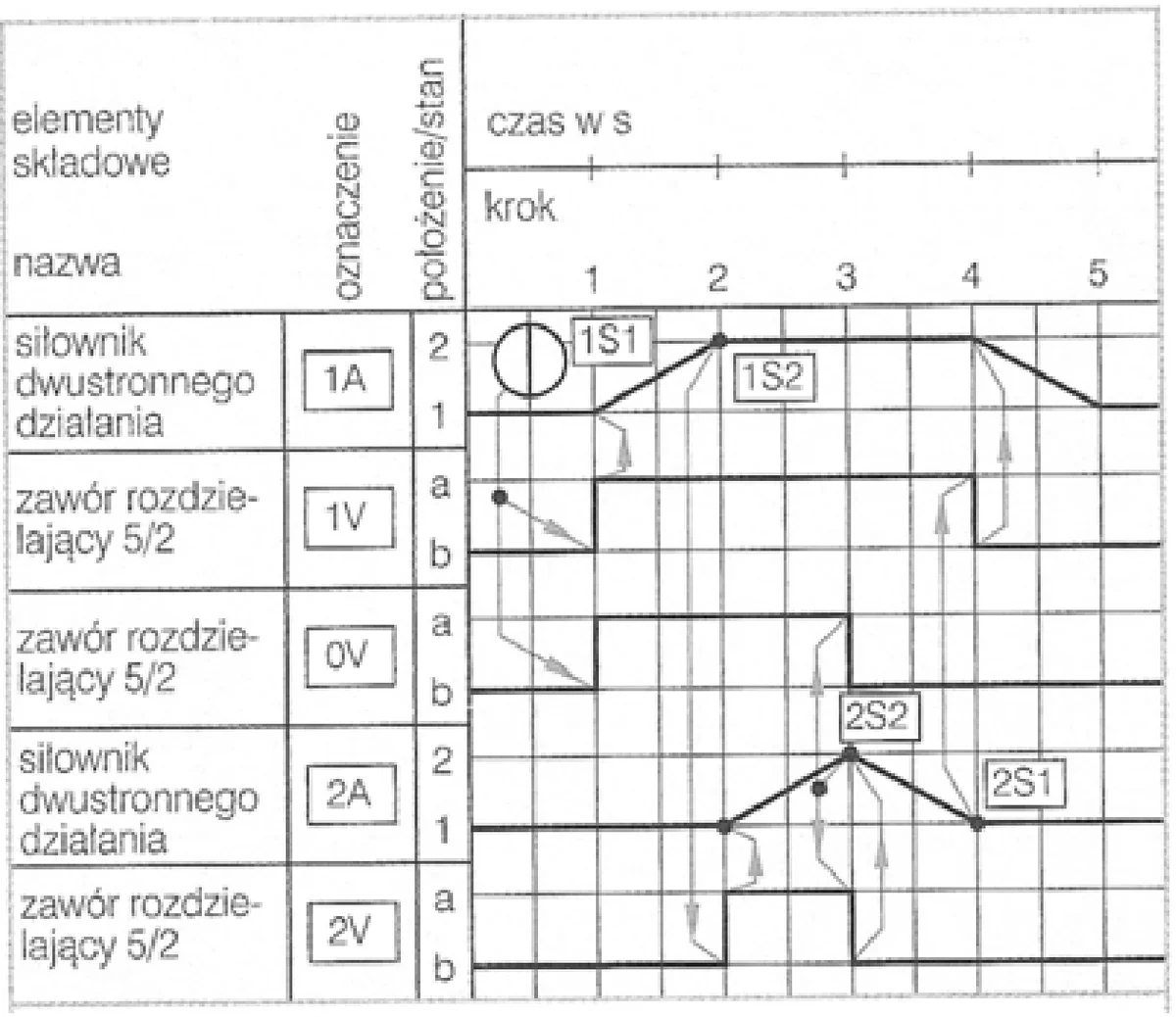

Wyłącznik krańcowy 2S2 steruje pracą
A. tylko zaworu 1V
B. zaworów 0V i 2V
C. zaworów 0V i 1V
D. tylko zaworu 2V
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.19-X-14.05).
Poprawna odpowiedź to 0V i 2V, ponieważ wyłącznik krańcowy 2S2 bezpośrednio steruje zaworami rozdzielającymi oznaczonymi jako 0V i 2V, jak pokazano na schemacie. W sytuacjach przemysłowych, wyłączniki krańcowe są kluczowymi elementami w systemach automatyki, odpowiedzialnymi za precyzyjne sterowanie procesami. Zastosowanie wyłączników krańcowych w konfiguracji z zaworami rozdzielającymi zapewnia bezpieczeństwo oraz skuteczność operacyjną, umożliwiając zatrzymanie lub zmianę kierunku ruchu maszyn w odpowiednich momentach. Na przykład w przypadku maszyn produkcyjnych, ich właściwe ustawienie wpływa na cykl pracy, co przekłada się na oszczędność energii i zwiększenie wydajności. Ważne jest, aby inżynierowie projektujący systemy automatyki przestrzegali norm takich jak IEC 60204, które definiują wymagania dotyczące bezpieczeństwa elektrycznego w maszynach, aby zapewnić niezawodną i bezpieczną pracę urządzeń.
Wybór odpowiedzi dotyczący 2V lub 1V jest nieprawidłowy, ponieważ nie uwzględnia pełnego kontekstu działania wyłącznika krańcowego 2S2. W przypadku odpowiedzi 2V, użytkownik może błędnie założyć, że wyłącznik ten wpływa tylko na jeden zawór, co pomija fakt, że wyzwolenie zadań w systemach automatycznych często zależy od połączeń jednoczesnych i równoległych. Z kolei odpowiedź 1V jest równie myląca, gdyż nie bierze pod uwagę rzeczywistego rozkładu połączeń w układzie, który wskazuje na współpracę z dwoma zaworami. W praktyce, takie podejście może prowadzić do nieprawidłowego działania maszyn, gdyż niezrozumienie lub niedocenienie roli zaworów rozdzielających może wpłynąć na cały proces technologiczny. Niezrozumienie funkcji wyłączników krańcowych oraz ich interakcji z innymi komponentami w systemie automatyki może prowadzić do poważnych błędów operacyjnych. Dlatego kluczowe jest, aby szeregować swoje rozumienie w kontekście całego układu, nie jedynie na podstawie pojedynczych elementów, co jest powszechnym błędem w analizie systemów sterowania.
