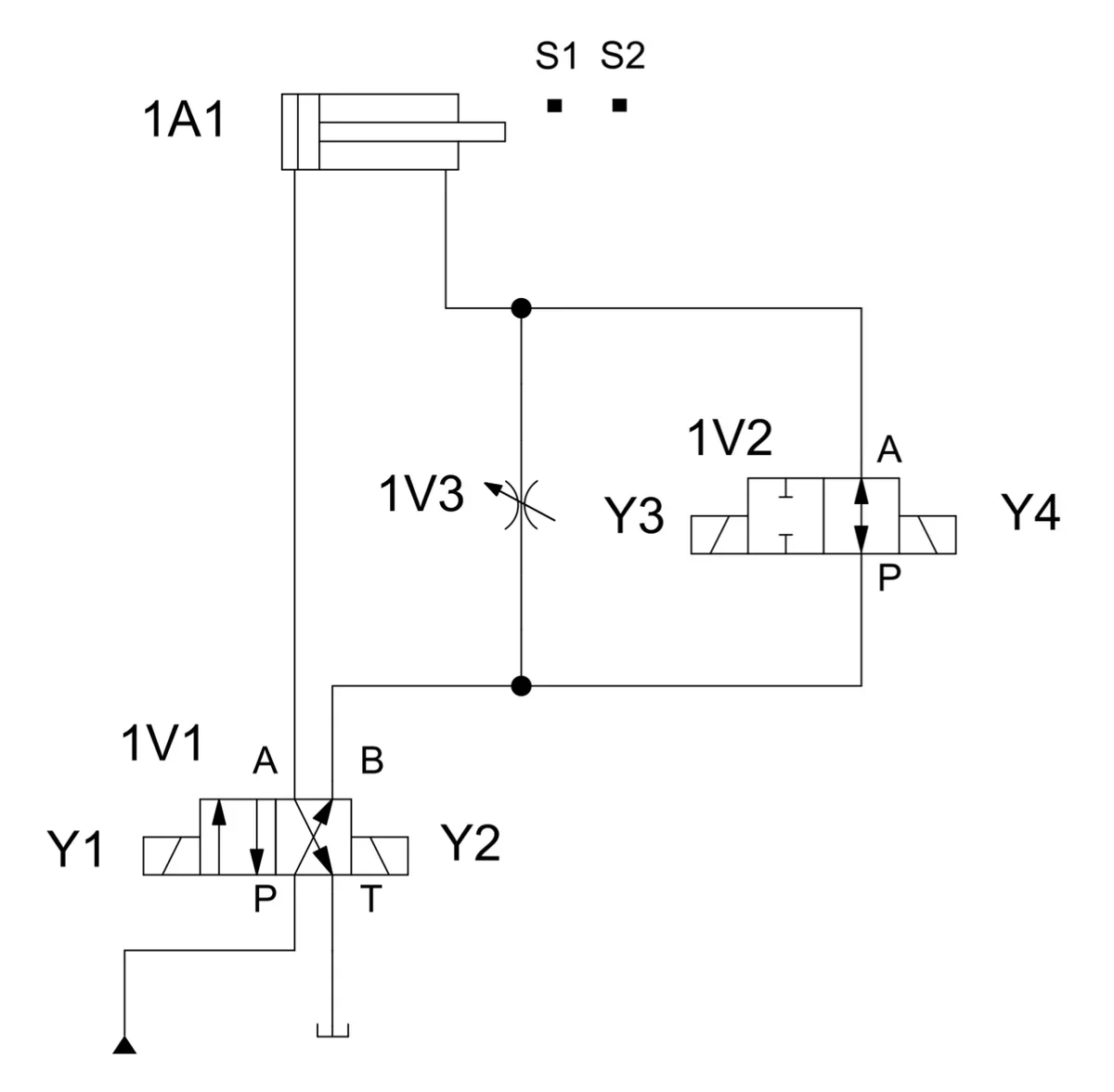

Wysuw tłoczyska siłownika 1A1 następuje z dwiema prędkościami, najpierw szybko, a po wysunięciu do ok. 50% długości tłoczyska wolno. Na podstawie przedstawionego na rysunku schematu układu określ prędkość wysuwania tłoczyska siłownika po załączeniu poszczególnych cewek.
A. Y2 - wysuw szybki, Y3 - wysuw wolny.
B. Y1 - wysuw szybki, Y4 - wysuw wolny.
C. Y1 - wysuw szybki, Y3 - wysuw wolny.
D. Y2 - wysuw szybki, Y4 - wysuw wolny.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Wybór Y1 jako szybkiego wysuwu i Y3 jako wolnego to świetna decyzja! Cewka Y1, jak się załączy, sprawia, że olej błyskawicznie leci do siłownika 1A1. To mega ważne, gdy potrzebujemy szybko podnieść coś ciężkiego, na przykład w budowlance. Dobrze dobrane cewki i zawory według standardów branżowych pomagają w lepszej pracy hydrauliki, co zwiększa zarówno wydajność, jak i bezpieczeństwo. Z mojego doświadczenia, znajomość hydrauliki pozwala inżynierom lepiej projektować systemy i unikać błędów. Również, rozumienie, jak działają zawory i ich wpływ na prędkość tłoczyska, jest kluczowe, gdy zajmujemy się diagnostyką i naprawami - to pomaga utrzymać sprzęt w formie.
Wybór niepoprawnej odpowiedzi może wynikać z tego, że nie do końca rozumiesz, jak działają układy hydrauliczne. Na przykład, myślenie, że cewka Y2 może dać szybki wysuw, jest błędne - to jej Y1 robi robotę. Dodatkowo, pomylenie Y3 z Y4 przy wolnym wysuwie może skutkować błędnymi wnioskami o przepływie oleju. Ważne jest, aby wiedzieć, że jak Y3 się załączy, to zawór 1V2 zmienia kierunek przepływu i wtedy tłoczysko zwalnia. Użycie niewłaściwych cewek w hydraulice może prowadzić do problemów, a nawet zniszczenia sprzętu. Dlatego warto dokładnie przestudiować schematy i ich działanie, żeby uniknąć typowych pomyłek, które mogą skutkować dużymi konsekwencjami w pracy z maszynami.
