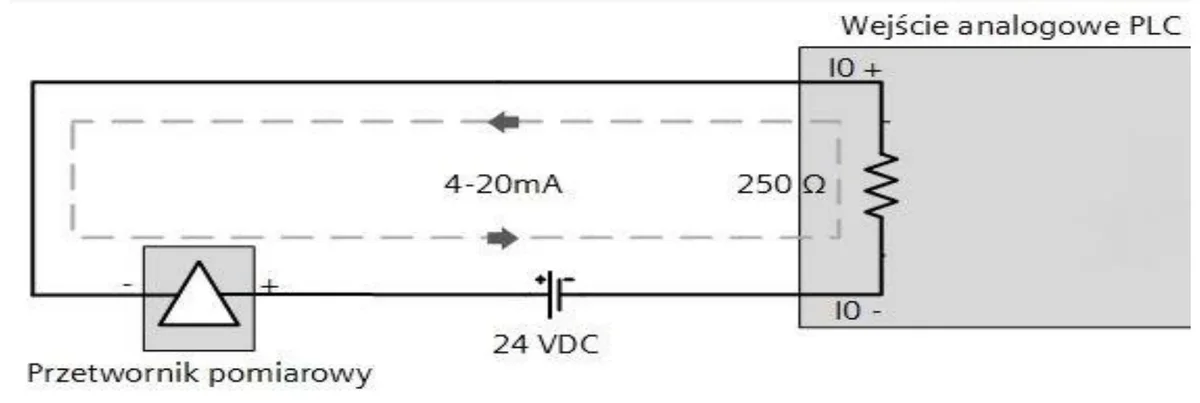

Na podstawie przedstawionej ilustracji określ zakres napięć pomiędzy zaciskami IO- i IO+ wejścia analogowego sterownika PLC z podłączonym przetwornikiem.
A. 0÷10 V
B. 1÷10 V
C. 1÷5 V
D. 0÷5 V
Pytanie z egzaminu CKE, styczeń 2022 (arkusz E.18-SG-22.01).
Twoja odpowiedź z zakresu 1÷5 V jest jak najbardziej trafna. Fajnie, że zwróciłeś uwagę na parametry przetwornika oraz prawo Ohma. Jak podłączysz przetwornik z rezystorem 250 Ω, to przy minimalnym prądzie 4 mA dostaniesz napięcie 1 V, co jest ważne. Z kolei maksymalny prąd 20 mA da ci 5 V. To kluczowe w automatyce przemysłowej, gdzie musisz mieć precyzyjne pomiary, by wszystko działało jak należy. Ze swojej strony uważam, że zrozumienie tego napięcia to podstawa przy dobieraniu komponentów w systemach PLC, bo to wpływa na ich efektywność i stabilność. Pamiętaj też o standardach, jak IEC 61131-2, które mówią, jakie wymagania powinny spełniać wejścia analogowe. Dzięki temu lepiej zrozumiesz, jak różne urządzenia współpracują ze sobą w systemach przemysłowych.
Wybór zakresu napięć 0÷10 V, 0÷5 V i 1÷10 V jest nietrafiony, i to z kilku powodów. Po pierwsze, przy minimalnym prądzie 4 mA napięcie nigdy nie będzie 0 V, więc odpowiedzi 0÷10 V i 0÷5 V odpadają. Zakres 1÷10 V też nie pasuje, bo nie bierze pod uwagę parametrów przetwornika i rezystora. Jak spojrzysz na wartości napięcia wynikające z prawa Ohma, to zauważysz, że przy 4 mA masz 1 V, a przy 20 mA maksymalnie 5 V. Wiele osób popełnia błąd, myśląc, że zakres napięć może być szerszy, a to nie jest prawda, bo musisz brać pod uwagę rzeczywiste prądy i rezystancje. W praktyce, zwłaszcza w przemyśle, te błędne założenia mogą prowadzić do uszkodzeń sprzętu i problemów z działaniem systemu. Dlatego warto zrozumieć, jak różne prądy i rezystancje wpływają na napięcie w obwodzie, bo to jest kluczowe przy projektowaniu systemów automatyki.
