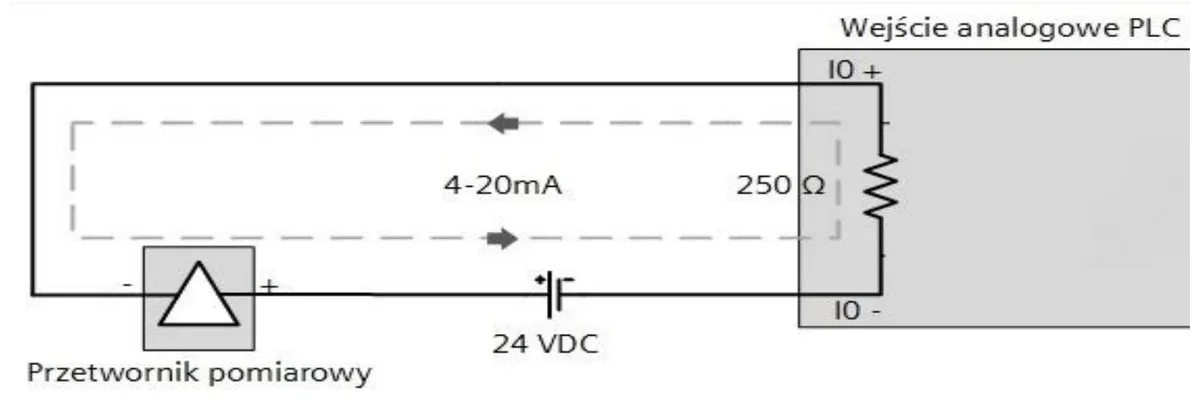

Na podstawie przedstawionego rysunku określ zakres napięć pomiędzy zaciskami IO- i IO+ wejścia analogowego sterownika PLC z podłączonym przetwornikiem.

Zakresy napięć, takie jak 0÷10 V, 0÷5 V oraz 1÷10 V, są często mylone z prawidłowym zakresem 1÷5 V, co prowadzi do błędnych wniosków na temat pracy systemów automatyki. Wybór zakresu 0÷10 V może sugerować, że przetwornik jest dostosowany do pełnej skali napięciowej, co jest nieprawidłowe w kontekście określonych zastosowań. Taki zakres może być stosowany w innych aplikacjach, ale w przypadku PLC zazwyczaj minimalne napięcie wynosi 1 V, co wyklucza tę opcję. Z kolei wybór 0÷5 V zakłada, że sygnał może wynosić 0 V, co jest nieodpowiednie, gdyż w systemach analogowych takie napięcia mogą wprowadzać błędy do odczytów. Wartości 1÷10 V mogą wydawać się odpowiednie, jednak w praktyce wprowadzenie do systemu sygnałów wykraczających poza 5 V prowadzi do przesterowania i uszkodzenia wejść analogowych. Dlatego kluczowe jest zrozumienie, że odpowiednie napięcia na wejściu analogowym muszą być zgodne z parametrami przetwornika oraz samym wymaganiami PLC, aby zapewnić poprawność odczytów i stabilną pracę systemu. Zastosowanie standardów branżowych oraz dobrej praktyki inżynieryjnej w projektowaniu systemów automatyki pozwala uniknąć takich błędów myślowych i zrozumieć rzeczywiste ograniczenia i wymagania w kontekście pracy z sygnałami analogowymi.
