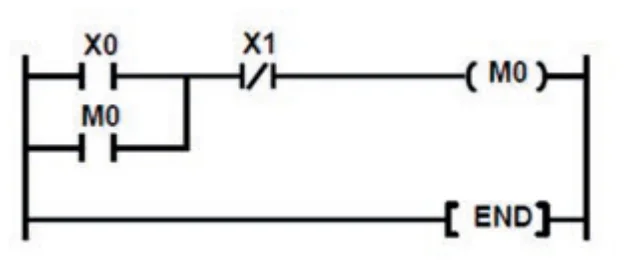

Przerzutnik RS, jak przedstawiono na schemacie, jest kluczowym elementem w projektowaniu układów cyfrowych. Działa na zasadzie dwóch bramek NOR, które tworzą układ bistabilny, zdolny do utrzymywania jednego z dwóch stanów logicznych. Gdy na wejście X0 (Set) podawany jest stan wysoki, wyjście M0 zmienia się na stan wysoki, co oznacza, że przerzutnik przechodzi w stan z ustawionym sygnałem. Z kolei, gdy na wejście X1 (Reset) również podawany jest stan wysoki, na wyjściu END (Q') uzyskujemy stan wysoki, a M0 powraca do stanu niskiego. Tego typu układy znajdują zastosowanie w pamięciach, rejestrach oraz jako część systemów synchronizacyjnych w komputerach. Praktyczne przykłady obejmują wykorzystanie przerzutników RS w projektowaniu układów sterujących czy w systemach alarmowych, gdzie ważne jest zachowanie stanu po wystąpieniu określonego zdarzenia. Zrozumienie działania przerzutników, w tym RS, jest fundamentem projektowania bardziej złożonych układów cyfrowych oraz implementacji standardów, takich jak IEC 61131, który definiuje programowanie systemów automatyki przemysłowej.
Istnieje kilka koncepcji związanych z układami cyfrowymi, które mogą prowadzić do mylnych interpretacji działania przedstawionego schematu. Przerzutnik T, na przykład, jest układem, który zmienia swój stan na przeciwny przy każdym impulsie zegarowym, co różni się od zachowania przerzutnika RS. W przerzutniku T nie występują bezpośrednie wejścia do ustawiania i resetowania stanu, jak ma to miejsce w przerzutniku RS. Podobnie, przerzutnik RS nie jest tym samym co bramki NAND czy NOR; chociaż przerzutnik RS może być zbudowany z bramek NOR, jego funkcjonalność wykracza poza jedynie operacje logiczne wykonywane przez te bramki. Bramki NAND również nie mogą być zastosowane jako zamienniki przerzutnika RS, ponieważ ich zastosowanie i mechanizm działania różnią się znacznie. Typowym błędem myślowym jest zakładanie, że układ logiczny, który zawiera bramki NOR czy NAND, automatycznie spełnia funkcje przerzutnika. Koncepcje te wymagają zrozumienia, że przerzutniki są bardziej złożonymi układami, które mają specyficzne funkcje i zastosowania, a ich budowa opiera się na odpowiednich połączeniach oraz sposobie działania sygnałów. Aby lepiej zrozumieć różnice, warto zgłębić temat układów bistabilnych w kontekście ich zastosowań w automatyce i systemach cyfrowych.
