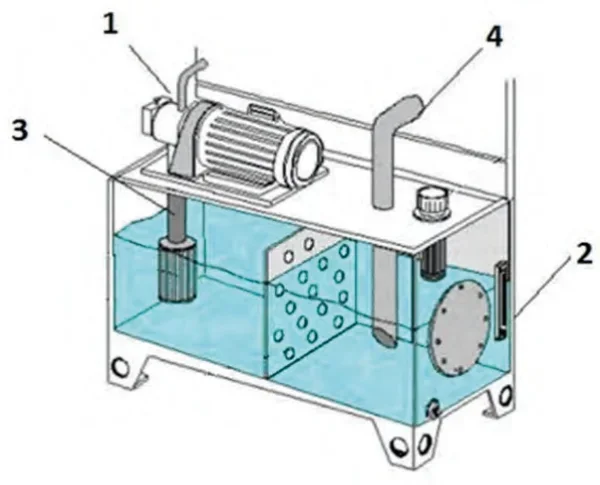

Który element zasilacza hydraulicznego przedstawionego na rysunku oznaczono cyfrą 3?
A. Przewód ssawny płynu hydraulicznego.
B. Pompę hydrauliczną.
C. Zbiornik płynu hydraulicznego.
D. Przewód powrotny płynu hydraulicznego.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.18-X-17.01).
Odpowiedź "Przewód ssawny płynu hydraulicznego" jest poprawna, ponieważ element oznaczony cyfrą 3 na rysunku rzeczywiście jest przewodem, który łączy zbiornik płynu hydraulicznego z pompą hydrauliczną. Przewód ssawny odgrywa kluczową rolę w systemach hydraulicznych, gdyż jego zadaniem jest ciągłe dostarczanie płynu do pompy, co jest niezbędne dla prawidłowego działania układu. W praktyce, jeśli przewód ssawny nie działa prawidłowo, może dojść do zjawiska kawitacji w pompie, co prowadzi do jej uszkodzenia. W branży hydraulicznej ważne jest także, aby przewód ssawny był odpowiednio dobrany pod względem średnicy oraz materiału, aby zminimalizować straty ciśnienia i zanieczyszczenia płynu. Przewody te powinny być także zgodne z normami, takimi jak ISO 4413, które określają wymagania dotyczące hydrauliki i pneumatyki, zapewniając bezpieczne i efektywne działanie systemów hydraulicznych.
Odpowiedzi wskazujące na elementy takie jak zbiornik płynu hydraulicznego, pompę hydrauliczną oraz przewód powrotny płynu hydraulicznego mogą być mylące dla osób, które nie mają pełnej wiedzy na temat budowy i funkcji zasilaczy hydraulicznych. Zbiornik płynu hydraulicznego to element, który przechowuje płyn, ale nie jest bezpośrednio odpowiedzialny za jego transport do pompy. Pompa hydrauliczna, z kolei, jest urządzeniem, które przetwarza energię mechaniczną na hydrauliczną, jednak to nie ona jest przedmiotem oznaczenia na rysunku. Przewód powrotny ma zupełnie inną funkcję – służy do odprowadzania zużytego płynu z powrotem do zbiornika. Typowym błędem myślowym jest mylenie funkcji tych elementów, co może prowadzić do niepoprawnych wniosków na temat działania układu hydraulicznego. Znalezienie odpowiedniego przewodu ssawnego oraz zrozumienie jego roli jest kluczowe dla efektywności całego systemu hydraulicznego. Niezrozumienie tych różnic może prowadzić do nieoptymalnych rozwiązań w projektowaniu hydrauliki i zwiększać ryzyko awarii i kosztów napraw.
