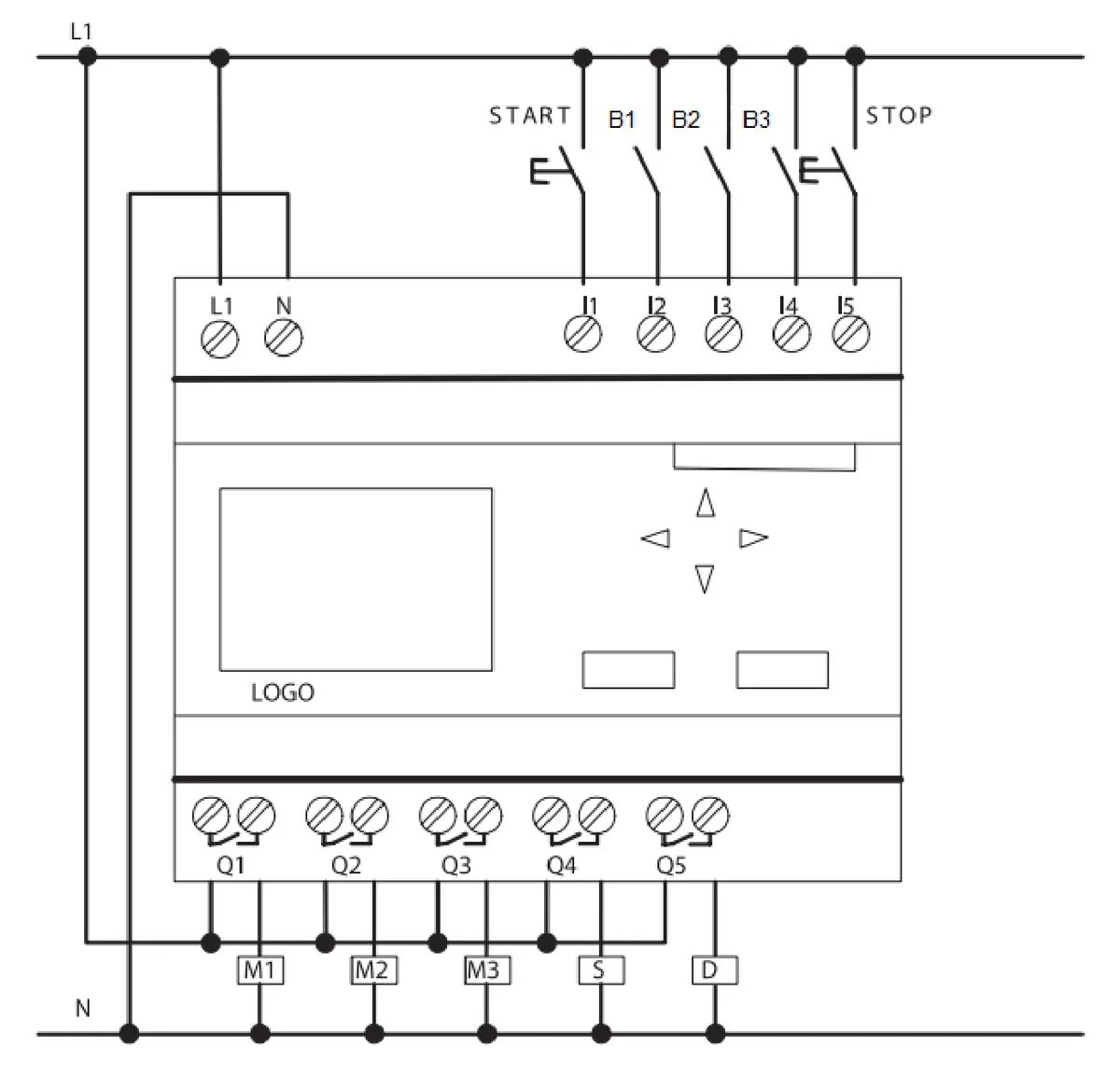

Układ przedstawiony na rysunku należy zasilić ze źródła napięcia
A. stałego.
B. trójfazowego.
C. jednofazowego.
D. dwufazowego.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Zasilanie jednofazowe, jak to przedstawione na schemacie, jest najczęściej wykorzystywane w domowych instalacjach elektrycznych oraz w mniejszych urządzeniach, gdzie nie ma potrzeby stosowania wyższych napięć ani większych mocy. W przypadku jednofazowego źródła zasilania stosowane są standardowe napięcia, takie jak 230V w Europie, co czyni je idealnym rozwiązaniem do codziennych zastosowań, jak oświetlenie, gniazda elektryczne czy małe urządzenia gospodarstwa domowego. Podczas projektowania instalacji elektrycznych zgodnych z normami, należy zwrócić uwagę na odpowiednią ochronę, a także na dobór przewodów zgodnie z ich obciążalnością prądową. W praktyce zasilanie jednofazowe pozwala na prostsze rozwiązania, mniejsze straty energii oraz niższe koszty instalacji w porównaniu do bardziej skomplikowanych systemów trójfazowych, które wymagają więcej przewodów i bardziej złożonej infrastruktury. Znajomość zasad zasilania jednofazowego jest kluczowa dla każdego inżyniera elektryka oraz technika, aby zapewnić bezpieczeństwo i efektywność w użytkowaniu energii elektrycznej.
Zasilanie stałe jest typowym rozwiązaniem w systemach elektronicznych, jednak w kontekście przedstawionego schematu jest to podejście błędne. W schemacie widoczne są dwa przewody: L1, oznaczający fazę, oraz N, przewód neutralny, co jednoznacznie wskazuje na zasilanie jednofazowe, a nie stałe. Ponadto, zasilanie dwufazowe nie jest standardem w elektrotechnice, ponieważ w praktyce najczęściej wykorzystywane są systemy jednofazowe lub trójfazowe. W przypadku błędnego wyboru zasilania trójfazowego, można zauważyć, że wymaga ono trzech przewodów fazowych i jednego neutralnego, co jest całkowicie niezgodne z przedstawionym schematem. Typowe błędy myślowe związane z tym pytaniem mogą wynikać z mylenia koncepcji jednofazowego z dwu- i trójfazowym zasilaniem, co może prowadzić do niepoprawnych wniosków na temat wymagań dotyczących instalacji elektrycznych. Kluczowe jest zrozumienie, że w każdym przypadku, dobór odpowiedniego typu zasilania powinien opierać się na konkretnej aplikacji oraz jej wymaganiach dotyczących mocy i napięcia, co jest zgodne z najlepszymi praktykami w branży elektrotechnicznej.
