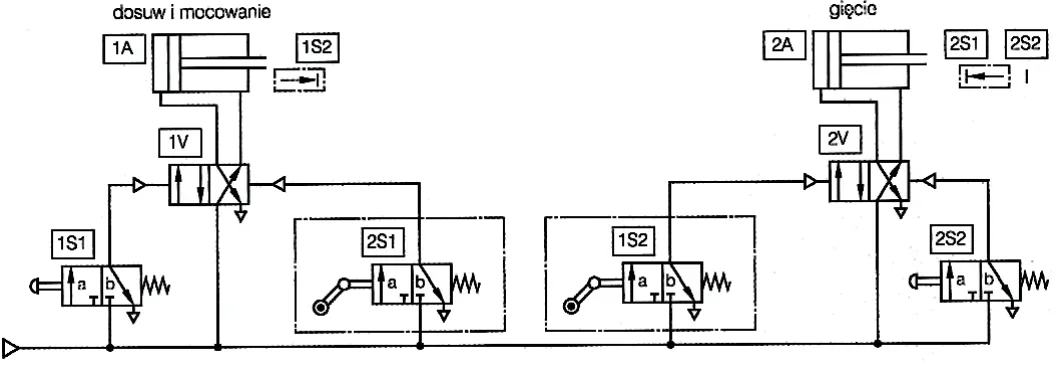

W układzie sterowania procesem gięcia, symbolem 1S1 oznaczono zawór 3/2 sterowany
A. przyciskiem, normalnie otwarty.
B. elektromagnesem, normalnie otwarty.
C. elektromagnesem, normalnie zamknięty.
D. przyciskiem, normalnie zamknięty.
Pytanie z egzaminu CKE, październik 2013 (arkusz E.18-X-13.10).
Poprawna odpowiedź to "przyciskiem, normalnie zamknięty". W układzie hydraulicznym lub pneumatycznym zawór 3/2, oznaczony symbolem 1S1, wskazuje, że mamy do czynienia z zaworem posiadającym trzy porty i dwie pozycje. W tym przypadku oznaczenie "S" wskazuje na sterowanie ręczne, co oznacza, że zawór jest aktywowany manualnie, w tym przypadku za pomocą przycisku. Normalne zamknięcie zaworu oznacza, że w stanie spoczynku (kiedy przycisk nie jest naciśnięty) przepływ medium jest zablokowany. Jest to kluczowe w wielu zastosowaniach, gdzie bezpieczeństwo procesu wymaga, aby zawór był zamknięty, gdy nie jest aktywowany. Przykład praktycznego zastosowania to układy automatyzacji w produkcji, gdzie zatrzymanie przepływu medium w określonym momencie jest niezbędne do zapewnienia stabilności i efektywności procesu. W takich instalacjach przestrzega się standardów dotyczących bezpieczeństwa, które zalecają takie konfiguracje, aby zapobiec niekontrolowanemu przepływowi.
Zrozumienie działania zaworów 3/2 w układach sterowania jest kluczowe dla prawidłowego projektowania i eksploatacji systemów pneumatycznych i hydraulicznych. Wybór odpowiedniej metody sterowania, takiej jak przycisk czy elektromagnes, ma istotne znaczenie dla funkcjonalności i bezpieczeństwa całego układu. W przypadku zaworu oznaczonego jako 1S1, który jest zaworem normalnie zamkniętym, konieczne jest zrozumienie, dlaczego pozostałe odpowiedzi są błędne. Przykładowo, wybór elektromagnesu w połączeniu z zamknięciem normalnym może sugerować automatyczne sterowanie, co jest sprzeczne z oznaczeniem "S" w symbolu, które wskazuje na manualne sterowanie. Zamiast tego, elektromagnesy w rzeczywistości są często używane w kontekście zaworów normalnie otwartych, gdzie ich aktywacja powoduje zamknięcie przepływu. Użytkownicy mogą mylić tę koncepcję, sądząc, że elektromagnesy są równoznaczne z automatyzacją w każdym przypadku. Ważne jest również, aby zauważyć, że zawory sterowane ręcznie są często stosowane w sytuacjach, gdzie użytkownik potrzebuje pełnej kontroli nad procesem, co może być kluczowe w zastosowaniach wymagających natychmiastowej reakcji lub w sytuacjach awaryjnych. Kolejnym typowym błędem jest pomylenie pojęcia normalnie zamkniętego z normalnie otwartym; te dwa stany mają zasadniczo przeciwne działanie i ich niewłaściwe zrozumienie może prowadzić do poważnych problemów w eksploatacji systemu. Prawidłowe zrozumienie tych koncepcji jest niezbędne do skutecznego projektowania i wdrażania systemów hydraulicznych i pneumatycznych.
