Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych

Zawód: Technik mechatronik

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Które połączenie zaworu dławiąco-zwrotnego z siłownikiem należy narysować na schemacie, by projektowany układ zapewniał spowolnienie wysuwu tłoczyska siłownika dwustronnego działania na wylocie?

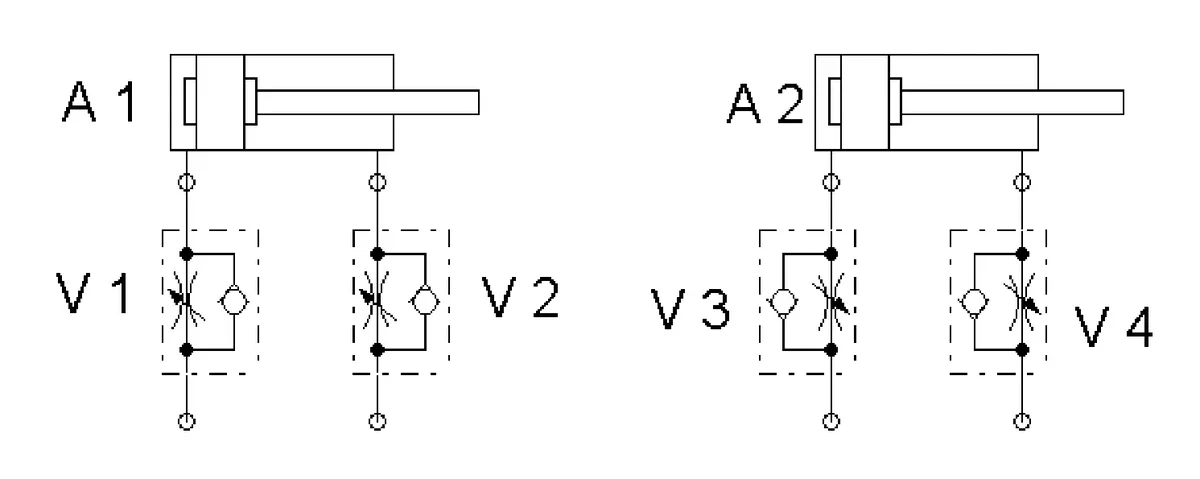

Dwa siłowniki A1 i A2 z czterema wariantami podłączenia zaworów dławiąco-zwrotnych V1, V2, V3 i V4
A. V3
B. V4
C. V2
D. V1

Pytanie z egzaminu CKE, czerwiec 2021 (arkusz E.19-SG-21.06).

Zawór dławiąco-zwrotny w pozycji V4 na schemacie A2 jest kluczowym elementem, który zapewnia optymalne spowolnienie wysuwu tłoczyska siłownika dwustronnego działania. Mechanizm ten pozwala na kontrolowanie przepływu oleju hydraulicznego, co jest niezbędne podczas operacji, gdy tłoczysko wysuwa się. W pozycji V4 olej może płynąć tylko w jednym kierunku, co umożliwia precyzyjne zarządzanie prędkością wysuwu, a tym samym zwiększa bezpieczeństwo i efektywność całego układu hydraulicznego. Na przykład w zastosowaniach przemysłowych, gdzie siłowniki są używane do podnoszenia ciężkich ładunków, odpowiednie spowolnienie jest istotne dla zapobiegania nagłym szokom, co może prowadzić do uszkodzenia maszyny. Ponadto, zgodnie z normami branżowymi, stosowanie zaworów dławiąco-zwrotnych w odpowiednich pozycjach jest kluczowe dla zachowania wysokiej efektywności energetycznej i długowieczności układów hydraulicznych. Dzięki takiemu podejściu, systemy hydrauliczne są w stanie działać płynnie oraz minimalizować zużycie energii.
Wybór połączenia zaworu dławiąco-zwrotnego, które nie odpowiada wymaganiom spowolnienia wysuwu tłoczyska siłownika dwustronnego działania, jest nieprawidłowy z kilku powodów. Połączenia takie jak V1, V2 czy V3 nie spełniają kryteriów efektywnego zarządzania przepływem oleju. W przypadku V1 oraz V3, zawory nie kontrolują przepływu przy wysuwie tłoczyska, co prowadzi do niekontrolowanego i zbyt szybkiego ruchu, co z kolei zwiększa ryzyko uszkodzeń mechanicznych. Z kolei V2, chociaż kontroluje przepływ, reguluje go w obu kierunkach, co w praktyce uniemożliwia uzyskanie pożądanej kontroli nad ruchem wysuwającym tłoczysko. Takie podejście prowadzi do typowych błędów myślowych, gdzie użytkownicy są przekonani, że każda regulacja przepływu jest wystarczająca, niezależnie od kierunku jego przepływu. W konsekwencji, zastosowanie niewłaściwego połączenia może skutkować nieefektywnością operacyjną oraz zwiększonym ryzykiem awarii, co jest szczególnie niepożądane w środowiskach przemysłowych, gdzie precyzja i bezpieczeństwo są kluczowe. Dlatego należy zawsze zwracać uwagę na szczegóły dotyczące kierunku przepływu i charakterystyki zaworów, aby zapewnić optymalne działanie układów hydraulicznych.
