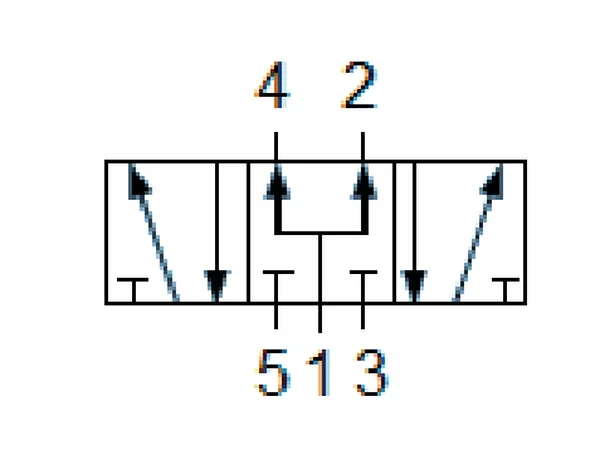

Która funkcja jest realizowana w środkowym położeniu zaworu rozdzielającego 5/3?
A. Odcięcia wszystkich dróg.
B. Połączenia dróg wyjściowych z atmosferą.
C. Odcięcia zasilania.
D. Połączenia dróg wyjściowych z zasilaniem.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.18-X-15.08).
Zawór rozdzielający 5/3 w swoim środkowym położeniu naprawdę odgrywa ważną rolę, bo łączy drogi wyjściowe z zasilaniem. Co to oznacza? Obie drogi wyjściowe, czyli te oznaczone jako 2 i 4, są w tym momencie połączone z zasilaniem, więc umożliwiają jednoczesne podawanie medium roboczego do dwóch różnych miejsc. Na przykład, w systemach pneumatycznych, to połączenie może pomóc w utrzymaniu równomiernego ciśnienia w dwóch siłownikach, co jest mega istotne w różnych aplikacjach przemysłowych. Korzystanie z zaworów rozdzielających zgodnie z ich przeznaczeniem to najlepsza praktyka w automatyce i hydraulice. Dzięki temu nie tylko zwiększamy efektywność działania, ale i mamy pewność, że wszystko będzie działać bezpiecznie, a ryzyko niekontrolowanego wypływu medium jest minimalne. Dodatkowo, używanie standardowych komponentów, jak zawory 5/3, znacznie ułatwia sprawy związane z konserwacją i wymianą, co jest ważne, żeby maszyny zawsze były gotowe do pracy.
Błędny wybór odpowiedzi może wynikać z tego, że nie do końca rozumiesz, jak działa ten zawór 5/3. Kiedy myślisz o połączeniu dróg wyjściowych z atmosferą, to daje wrażenie, że zawór miałby odprowadzać medium do otoczenia. Ale to nie tak działa w przypadku tego zaworu! Jego środkowe położenie nie polega na odcinaniu zasilania ani odprowadzaniu medium. Odpowiedzi, które mówią o odcięciu wszystkich dróg czy o połączeniu z atmosferą, mogą być mylące, bo sugerują, że zawór miałby działać inaczej niż powinien. Pamiętaj, zawór rozdzielający powinien być używany w kontekście, który zapewnia zasilanie odpowiednim elementom, a jego środkowe położenie jest kluczowe dla poprawnego rozdzielania medium roboczego. Z mojego doświadczenia, typowy błąd to mylenie funkcji zaworu z tym, co on może zrobić, co prowadzi do błędnych wniosków o jego działaniu. W automatyce i hydraulice, zrozumienie, jak działają poszczególne elementy układu, jest naprawdę ważne dla efektywności i bezpieczeństwa całego systemu.
