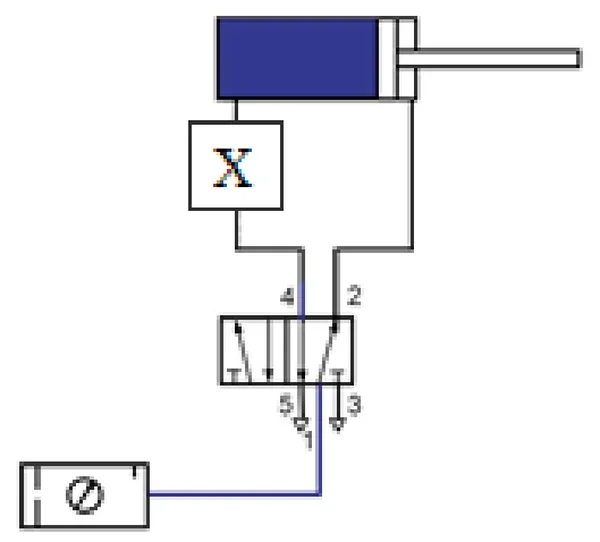

Który zawór należy zamontować pomiędzy wyjściem 4 zaworu rozdzielającego a siłownikiem (w miejscu oznaczonym symbolem X), aby osiągnąć maksymalną prędkość wsuwania tłoczyska siłownika?
A. Zwrotny.
B. Dławiąco-zwrotny.
C. Szybkiego spustu.
D. Dławiący.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.18-X-16.05).
Zawór szybkiego spustu jest kluczowym elementem w układach pneumatycznych, który ma na celu maksymalne zwiększenie prędkości wsuwania tłoczyska siłownika. Jego zadaniem jest efektywne odprowadzanie powietrza z siłownika, co pozwala na osiągnięcie szybkiego ruchu tłoczyska. Zastosowanie tego typu zaworu jest szczególnie istotne w aplikacjach, gdzie czas reakcji i prędkość działania są krytyczne, takich jak automatyka przemysłowa, gdzie spędzamy dużą ilość czasu na optymalizacji procesów. Zawory szybkiego spustu są zgodne z dobrymi praktykami inżynieryjnymi, które podkreślają znaczenie efektywności energetycznej i szybkości operacyjnej. W praktyce, zawór szybkiego spustu może być użyty w systemach robotycznych, gdzie szybka reakcja jest kluczowa dla realizacji zadań. Użycie tego zaworu w połączeniu z odpowiednimi siłownikami pneumatycznymi pozwala na osiągnięcie lepszych wyników w zakresie wydajności i oszczędności energii. Dlatego w kontekście inżynierii pneumatycznej, wybór zaworu szybkiego spustu stanowi najlepszą praktykę, zapewniającą maksymalną wydajność układu.
Zastosowanie zaworów dławiąco-zwrotnych, dławiących i zwrotnych w kontekście maksymalizacji prędkości wsuwania tłoczyska siłownika jest błędne. Zawór dławiąco-zwrotny, który łączy funkcje zaworu dławiącego i zaworu zwrotnego, ma na celu regulację przepływu w dwóch kierunkach. Jego działanie polega na ograniczeniu prędkości przepływu medium, co w praktyce prowadzi do spowolnienia ruchu tłoczyska. Takie podejście jest niewłaściwe, gdyż celem jest zminimalizowanie oporu i przyspieszenie ruchu. Zawór dławiący, który służy do kontrolowania przepływu i ograniczenia jego prędkości, również redukuje efektywność działania siłownika, obniżając jego możliwości przyspieszenia. Z kolei zawór zwrotny, choć może zapobiegać cofaniu się medium, nie przyczynia się do zwiększenia prędkości wsuwania tłoczyska. Wybór niewłaściwego zaworu może zatem prowadzić do błędnych wniosków dotyczących działania układów pneumatycznych, co skutkuje nieoptymalnym działaniem całego systemu. Kluczowe jest zrozumienie zasad działania poszczególnych elementów układu, aby właściwie dobierać komponenty do aplikacji. Błędy w doborze mogą prowadzić do zwiększonego zużycia energii, dłuższego czasu cyklu oraz obniżonej wydajności, co jest sprzeczne z nowoczesnymi standardami efektywności energetycznej.
