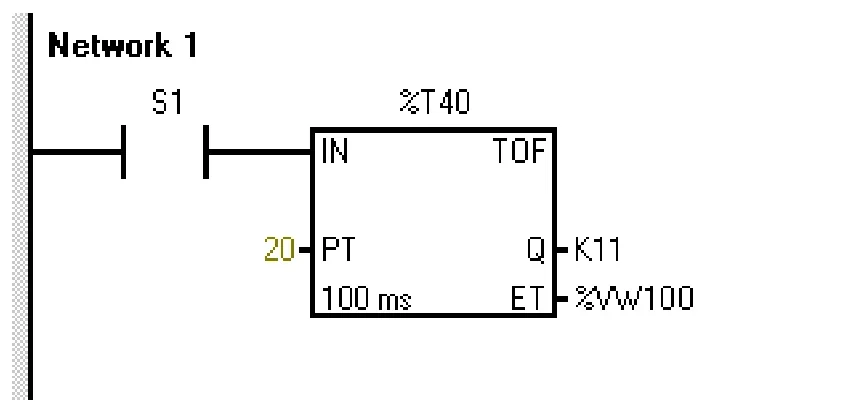

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane, a dezaktywowane 20 sekund po zwolnieniu przycisku S1?
A. Zmienić parametr ET na %VW20 bez zmiany typu timera.
B. Zmienić typ timera na TON z parametrem PT = 20.
C. Zmienić typ timera na TON z parametrem PT = 200.
D. Zmienić parametr PT na 200 bez zmiany typu timera.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.19-X-18.01).
Zmiana parametru PT na 200 bez zmiany typu timera jest właściwym rozwiązaniem, ponieważ wykorzystujemy timer TON, który aktywuje wyjście Q na czas określony przez parametr PT. W tym przypadku ustawienie PT na 200 milisekund pozwala na dezaktywację wyjścia Q dokładnie 20 sekund po zwolnieniu przycisku S1. Timer TON, czyli Timer On-Delay, jest idealnym narzędziem do realizacji funkcji czasowych, w których wymagane jest opóźnienie wyłączenia sygnału. W praktyce, takie rozwiązanie jest stosowane w automatyzacji procesów przemysłowych, gdzie konieczne jest zapewnienie odpowiednich interwałów czasowych dla sygnałów wyjściowych, co jest zgodne z zasadami projektowania systemów automatyki. Używanie timerów i ich parametrów w sposób przemyślany jest kluczowe dla optymalizacji działania systemów oraz minimalizacji ryzyka błędów. Warto również pamiętać, że przy projektowaniu systemów automatyki należy kierować się normami, takimi jak IEC 61131, które określają standardy dotyczące programowalnych kontrolerów logicznych (PLC).
Wybór zmiany parametru ET na %VW20 bez zmiany typu timera jest niepoprawny, ponieważ parametry timera są zdefiniowane w sposób, który jednoznacznie określa czas aktywacji lub dezaktywacji sygnału. W przypadku timera TOF, który jest stosowany w innych odpowiedziach, jego działanie różni się od zamierzonego efektu; TOF nie może spełnić wymagań opisanych w pytaniu. Ustawienie parametru PT na 200 w przypadku timera TON jest kluczowe, a nie zmiana parametrów ET, ponieważ to ET odnosi się do czasu, w którym timer jest aktywny, a nie do czasu opóźnienia po dezaktywacji. Ponadto, wybór zmiany typu timera na TON z parametrem PT = 20 również nie spełnia wymagań pytania, gdyż zbyt krótki czas opóźnienia nie zapewnia dezaktywacji wyjścia Q po 20 sekundach. W myśleniu na temat programowania timerów, kluczowe jest zrozumienie, jak różne typy timerów działają oraz jakie mają zastosowanie w konkretnych sytuacjach. W związku z tym, warto zwrócić uwagę na standardy projektowe oraz dobre praktyki, które wskazują na konieczność odpowiedniego doboru parametrów timera do specyficznych potrzeb aplikacji. Kluczowym aspektem jest świadomość, że dobranie właściwego timera i jego parametrów ma kluczowe znaczenie dla stabilności i poprawności działania systemów automatyki.
