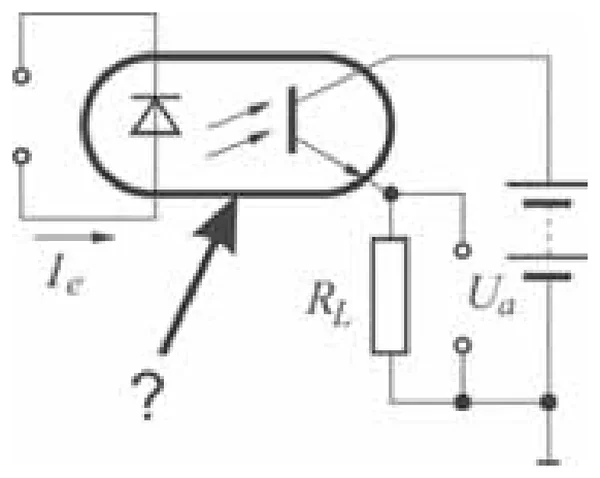

Element wskazany strzałką na schemacie ideowym to
A. tranzystor.
B. transoptor.
C. transduktor.
D. tetroda.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz M.14-X-14.05).
Transoptor to element optoelektroniczny, który skutecznie przekazuje sygnał elektryczny pomiędzy dwoma obwodami, wykorzystując przy tym światło jako medium transmisyjne. Jego budowa opiera się na diodzie emitującej światło (LED) oraz fototranzystorze lub fotodiodzie, co umożliwia izolację galwaniczną pomiędzy wejściem a wyjściem. Tego rodzaju izolacja jest niezwykle istotna w zastosowaniach, gdzie wymagane jest oddzielenie obwodów zasilających od obwodów sygnałowych, co zapobiega uszkodzeniom komponentów oraz minimalizuje ryzyko zakłóceń. Transoptory znajdują zastosowanie w szerokim zakresie aplikacji, w tym w systemach automatyki, interfejsach komunikacyjnych oraz w układach pomiarowych, gdzie precyzja i bezpieczeństwo są kluczowe. Normy, takie jak IEC 61131-2, podkreślają znaczenie używania transoptorów w kontekście zapewnienia bezpieczeństwa i niezawodności systemów automatyki przemysłowej. Poprawne zrozumienie działania transoptora oraz jego zastosowań jest zatem niezbędne dla inżynierów zajmujących się projektowaniem systemów elektronicznych.
Tetroda, tranzystor i transduktor to elementy elektroniczne, które mają różne funkcje i zastosowania, różniące się zasadniczo od roli transoptora. Tetroda to rodzaj lampy elektronowej, która działa na zasadzie emisji elektronów w próżni, co sprawia, że jest stosowana głównie w aplikacjach audio oraz w starszych technologiach. W przeciwieństwie do transoptora, tetroda nie posiada możliwości izolacji galwanicznej, co ogranicza jej zastosowanie w nowoczesnych systemach, gdzie takie oddzielenie jest kluczowe. Tranzystor, z kolei, jest elementem półprzewodnikowym, który służy do wzmacniania sygnałów elektrycznych. Choć tranzystory mogą być używane do przełączania oraz wzmacniania sygnałów, to nie izolują one obwodów, co czyni je niewłaściwym wyborem w kontekście aplikacji wymagających separacji. Transduktor to zaś element, który przekształca jedną formę energii w inną, na przykład energię elektryczną na mechaniczną lub odwrotnie. W przypadku transduktora, brak jest interakcji optycznej, co czyni go całkowicie innym elementem od transoptora. Wybór niewłaściwego elementu może prowadzić do błędów projektowych, takich jak zwarcia czy nieprawidłowe działanie obwodu, co podkreśla znaczenie dokładnej analizy symboli i funkcji stosowanych komponentów w schematach ideowych.
