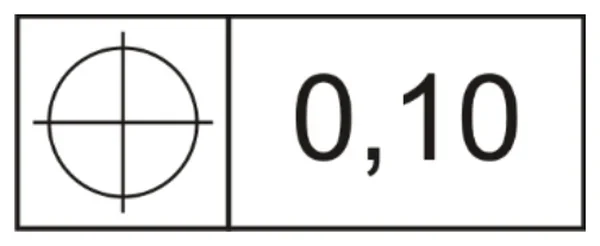

Zamieszczone oznaczenie graficzne dotyczy tolerancji
A. równoległości.
B. pozycji.
C. walcowości.
D. symetrii.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz M.14-SG-20.06).
Dobra robota! Twój wybór jest trafny. Symbol, który widzisz na obrazku, to naprawdę ważny element w inżynierii i projektowaniu układów mechanicznych. Tolerancja pozycji to nic innego jak dopuszczalne odchylenia położenia różnych elementów względem siebie. Bez tego nie da się dobrze zmontować i sprawnie działać całego układu. Oznaczenie, które składa się z dwóch okręgów, pozwala dokładnie określić, jak powinny być rozmieszczone otwory, osie czy inne kluczowe cechy geometryczne. Zastosowanie tych tolerancji jest zgodne z normami ISO 1101, które mówią, jak powinno się używać tych znaków w praktyce. Na przykład w przemyśle motoryzacyjnym tolerancje pozycji są niezbędne, żeby wszystko działało jak należy i by uniknąć szybkiego zużycia elementów przez złe spasowanie. Według mnie, zrozumienie tych zasad jest mega istotne, jeśli chcesz osiągnąć jakość i efektywność w produkcji.
Wygląda na to, że odpowiedź nie do końca zgadza się z tematem. Walcowość, symetria czy równoległość to inne kwestie, które dotyczą oznaczeń tolerancji w technice. Walcowość skupia się na kształcie cylindrycznym, a to ma swoje własne symbole, które mówią, jak powinny wyglądać elementy. Tolerancja dotycząca walcowości zapewnia, że średnice walca są równe przez całą długość, co jest super ważne w zastosowaniach, jak prowadnice czy łożyska. Symetria odnosi się do równomiernego rozmieszczenia cech wokół osi odniesienia, co także wymaga stosowania innych symboli niż te od tolerancji pozycji. I jeszcze równoległość – to wskazuje, jak równolegle do siebie są dwie linie lub powierzchnie, co jest kluczowe przy montażu elementów, ale nie mówi nic o ich położeniu w przestrzeni. Moim zdaniem, zrozumienie tych różnic jest ważne, żeby uniknąć błędnych wniosków i żeby właściwie używać oznaczeń w inżynierii. Jeśli będziesz się trzymać zasad, jak ISO 1101, to na pewno zmniejszysz ryzyko nieporozumień i podniesiesz jakość swoich projektów.
