Technik Optyk - MEP.02 - Lista pytań egzaminacyjnych | Egzaminy Zawodowe

MEP.02 Pytanie 1

Montaż i naprawa elementów i …

Dla materiałów stosowanych na elementy optyczne symbol literowy νd jest oznaczeniem

A. współczynnika dyspersji.

B. współczynnika załamania.

C. dyspersji kątowej.

D. dyspersji średniej.

MEP.02 Pytanie 2

Montaż i naprawa elementów i …

W dokumentacji technicznej dopuszczalny kąt piramidalności w pryzmatach oznacza się symbolem literowym

A. P

B. c

C. Q

D. p

MEP.02 Pytanie 3

Montaż i naprawa elementów i …

Przyrządami optycznymi, w których nie występują gwintowe połączenia ruchowe, są

A. lunety geodezyjne.

B. mikroskopy biologiczne.

C. mikroskopy warsztatowe.

D. lupy zegarmistrzowskie.

MEP.02 Pytanie 4

Montaż i naprawa elementów i …

Którą przekładnię zębatą przedstawiono na rysunku?

A. Czołową.

B. Planetarną.

C. Wichrowatą.

D. Ślimakową.

MEP.02 Pytanie 5

Montaż i naprawa elementów i …

Pryzmat rozdzielający wiązkę, przedstawiony na rysunku, stosowany jest do budowy

A. lunety pomiarowej.

B. aparatu fotograficznego.

C. dwuokularowej nasadki mikroskopowej.

D. jednookularowej nasadki mikroskopowej.

MEP.02 Pytanie 6

Montaż i naprawa elementów i …

Którym symbolem oznacza się dopuszczalną odchyłkę dyspersji średniej?

A. Δnd

B. Δ(δF – δC)

C. ΔN

D. Δ(nf – nc)

MEP.02 Pytanie 7

Montaż i naprawa elementów i …

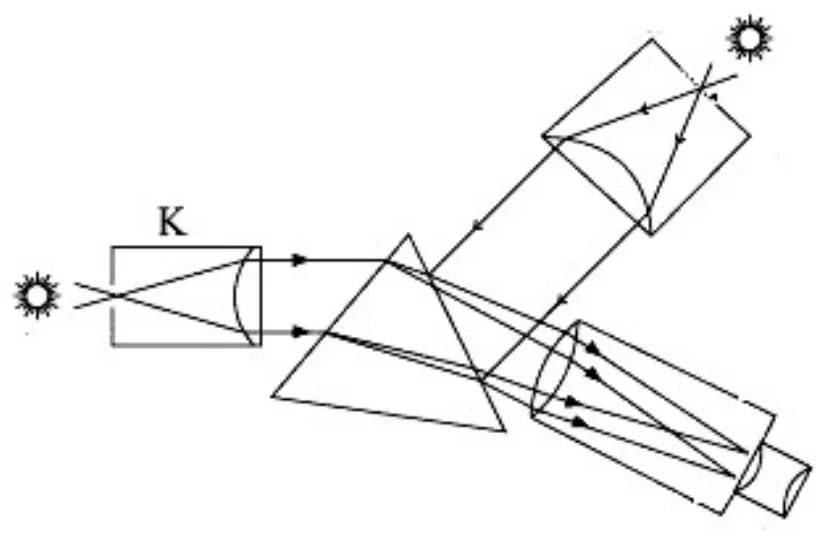

Którą własność szkła optycznego można zmierzyć za pomocą układu optycznego przedstawionego na rysunku?

A. Współczynnik załamania.

B. Pęcherzykowatość.

C. Współczynnik dyspersji.

D. Smużystość.

MEP.02 Pytanie 8

Montaż i naprawa elementów i …

Pomiaru promienia soczewki nie można dokonać za pomocą

A. mikroskopu autokolimacyjnego.

B. sferometru pierścieniowego.

C. lunety autokolimacyjnej.

D. sprawdzianu interferencyjnego.

MEP.02 Pytanie 9

Montaż i naprawa elementów i …

Przedstawiony na rysunku obraz prążków interferencyjnych określa powierzchnię płaską

A. niesymetryczną.

B. prostopadłą.

C. z rysą.

D. z załamanymi brzegami.

MEP.02 Pytanie 10

Montaż i naprawa elementów i …

Średnica zewnętrzna oprawy soczewki ma wymiar ø31,3k6. Który wymiar średnicy soczewki jest nieprawidłowy, jeśli dla tego pasowania górna odchyłka wynosi +18 μm, a dolna +2 μm?

A. 31,318 mm

B. 31,310 mm

C. 31,320 mm

D. 31,302 mm

MEP.02 Pytanie 11

Montaż i naprawa elementów i …

Które połączenie elementów w układach optycznych jest nierozłączne?

A. Śrubowe.

B. Zawalcowane.

C. Bagnetowe.

D. Wciskane.

MEP.02 Pytanie 12

Montaż i naprawa elementów i …

Do pomiarów porównawczych wymiarów zewnętrznych nie stosuje się

A. optimetru.

B. mikroskopu warsztatowego.

C. transametru.

D. czujnika zegarowego.

MEP.02 Pytanie 13

Montaż i naprawa elementów i …

Przedstawiony na rysunku przyrząd służy do wykonywania z polerowanej tafli szkła

A. pierścieni eliptycznych.

B. otworów o średnicy od 3 do 15 mm.

C. tarczy okrągłych.

D. otworów o średnicy do 3 mm.

MEP.02 Pytanie 14

Montaż i naprawa elementów i …

Który zabieg w operacji klejenia soczewek balsamem można wykonać zgodnie z przedstawionym schematem?

A. Centrowanie.

B. Sprawdzenie dokładności klejenia.

C. Nagrzewanie.

D. Usunięcie nadmiaru kleju.

MEP.02 Pytanie 15

Montaż i naprawa elementów i …

Do sprawdzania dokładności wykonania powierzchni optycznych metodą bezstykową należy zastosować

A. czujnik autokolimacyjny.

B. szklany sprawdzian interferencyjny.

C. goniometr.

D. interferometr.

MEP.02 Pytanie 16

Montaż i naprawa elementów i …

Do budowy laserów na ciałach stałych, na pręty nie stosuje się

A. szkła neodymowego.

B. szkła flintowego.

C. kryształu rubinu.

D. tytanu z szafirem.

MEP.02 Pytanie 17

Montaż i naprawa elementów i …

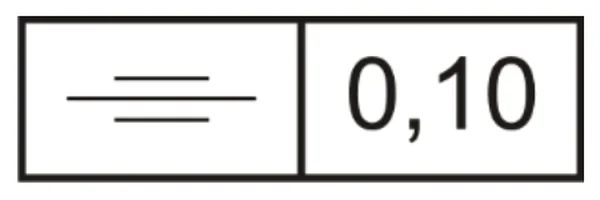

Przedstawione na rysunku oznaczenie graficzne dotyczy tolerancji

A. symetrii.

B. nachylenia.

C. prostoliniowości.

D. równoległości.

MEP.02 Pytanie 18

Montaż i naprawa elementów i …

Powierzchnie pryzmatów i płytek nieokrągłych myje się, przesuwając tampon

A. wzdłuż krótszego boku.

B. ruchem kolistym do środka powierzchni.

C. ruchem kolistym od środka powierzchni.

D. wzdłuż dłuższego boku.

MEP.02 Pytanie 19

Montaż i naprawa elementów i …

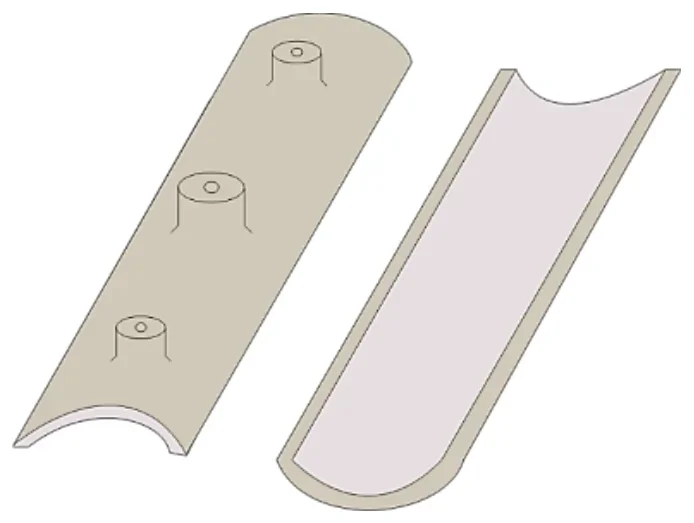

Podczas obróbki szkła optycznego za pomocą przedstawionego na rysunku narzędzia wykonywana jest operacja

A. fazowania.

B. szlifowania.

C. frezowania.

D. docierania.

MEP.02 Pytanie 20

Montaż i naprawa elementów i …

Układ soczewek przedstawiony na rysunku dotyczy okularu

A. kompensacyjnego.

B. Ramsdena.

C. Kellnera.

D. symetrycznego.

MEP.02 Pytanie 21

Montaż i naprawa elementów i …

Ile wynosi ogniskowa okularu, jeśli obiektyw posiada ogniskową równą 150 mm, a długość lunety Galileusza jest równa 100 mm?

A. -50 mm

B. +50 mm

C. -100 mm

D. +100 mm

MEP.02 Pytanie 22

Montaż i naprawa elementów i …

Liczba 32 w oznaczeniu 8 x 32, zapisanym na obudowie lornetki, określa średnicę

A. diafragmy aperturowej.

B. obiektywu.

C. źrenicy wyjściowej.

D. okularu.

MEP.02 Pytanie 23

Montaż i naprawa elementów i …

Podczas montażu końcowego lornetki pryzmatycznej nie sprawdza się

A. równoległości osi.

B. zera dioptrii.

C. paracentryczności.

D. skręcenia obrazu.

MEP.02 Pytanie 24

Montaż i naprawa elementów i …

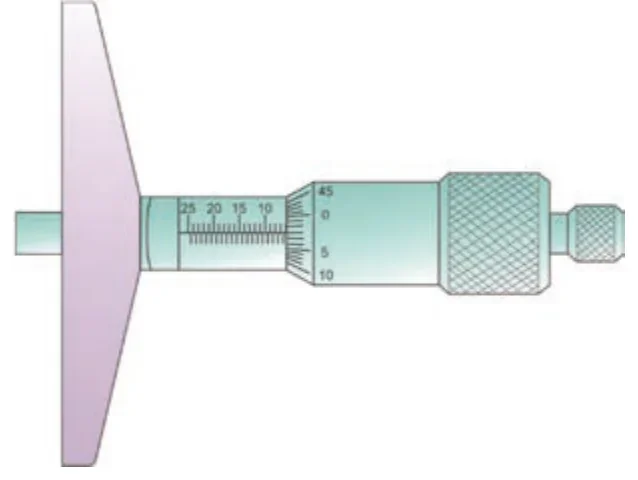

Przedstawione na rysunku wskazanie mikrometru wynosi

A. 18,33 mm

B. 22,33 mm

C. 18,82 mm

D. 18,73 mm

MEP.02 Pytanie 25

Montaż i naprawa elementów i …

W celu zabezpieczenia przed wypadnięciem soczewek z oprawy nie stosuje się

A. sprężystego wspornika.

B. pierścieni sprężystych.

C. pierścieni dociskowych.

D. zawalcowywania.

MEP.02 Pytanie 26

Montaż i naprawa elementów i …

Która z wymienionych aberracji w obiektywach lunetowych powoduje powstawanie barwnego rozmazania obrzeży obrazu?

A. Dystorsja.

B. Chromatyczna.

C. Sferyczna.

D. Astygmatyzm.

MEP.02 Pytanie 27

Montaż i naprawa elementów i …

Który pryzmat należy zamontować w lornetce, którą naprawiono beleczką przedstawioną na rysunku?

A. Prostokątny równoramienny z dwoma odbiciami.

B. Prostokątny równoramienny z jednym odbiciem.

C. Dachowy Schmidta.

D. Dachowy Leana.

MEP.02 Pytanie 28

Montaż i naprawa elementów i …

Płytkę mikrometryczną i okular mikrometryczny podczas napraw stosuje się do sprawdzenia powiększenia

A. aparatów projekcyjnych.

B. mikroskopów.

C. aparatów fotograficznych.

D. lunet.

MEP.02 Pytanie 29

Montaż i naprawa elementów i …

W niwelatorze ruchomy pryzmat umieszczony na wahadle służy do

A. poziomowania lunety.

B. wyrównania drogi optycznej.

C. odwracania obrazu.

D. wewnętrznego ogniskowania.

MEP.02 Pytanie 30

Montaż i naprawa elementów i …

Przedstawione na rysunku narzędzie skrawające służy do wykonywania operacji

A. frezowania.

B. toczenia.

C. wiercenia.

D. szlifowania.

MEP.02 Pytanie 31

Montaż i naprawa elementów i …

Pomiar równoległości wiązek wychodzących z okularów przyrządów dwuocznych można wykonać za pomocą lunetki

A. podwójnej.

B. kwadratowej.

C. wychylnej.

D. dioptryjnej.

MEP.02 Pytanie 32

Montaż i naprawa elementów i …

Do wyznaczenia pola widzenia lupy należy wykonać pomiary

A. średnicy lupy i średnicy źrenicy wyjściowej.

B. średnicy źrenicy wejściowej i wyjściowej.

C. ogniskowej i średnicy źrenicy wyjściowej.

D. ogniskowej i średnicy lupy.

MEP.02 Pytanie 33

Montaż i naprawa elementów i …

Pod jakim kątem należy ustawić rolkę z węglików spiekanych podczas cięcia matowych tafli?

A. 60°

B. 90°

C. 45°

D. 30°

MEP.02 Pytanie 34

Montaż i naprawa elementów i …

Który klucz stosowany do montażu i demontażu zespołów optycznych jest przedstawiony na rysunku?

A. Oczkowy.

B. Hakowy.

C. Nasadowy.

D. Płaski.

MEP.02 Pytanie 35

Montaż i naprawa elementów i …

Zmontowane obiektywy mikroskopowe należy kontrolować przez obserwację obrazu szczeliny lub jednorodnego pola za pomocą mikroskopu

A. biologicznego.

B. polaryzacyjno-interferencyjnego.

C. stereoskopowego.

D. z kontrastem fazowym.

MEP.02 Pytanie 36

Montaż i naprawa elementów i …

W jaki sposób zamocowano zespół soczewek ocznika w przedstawionym na rysunku okularze mikroskopowym?

A. Metodą zawalcowywania.

B. Płytkami sprężystymi.

C. Pierścieniem sprężystym.

D. Pierścieniem gwintowym.

MEP.02 Pytanie 37

Montaż i naprawa elementów i …

Podczas montażu końcowego lornetki nie ustawia się

A. skręcenia obrazu.

B. nierównoległości osi.

C. różnicy powiększeń.

D. paracentryczności.

MEP.02 Pytanie 38

Montaż i naprawa elementów i …

Który filtr należy dobrać w projektorach LCD do selektywnego przepuszczania światła w danym zakresie widma?

A. Amplitudowy.

B. Polaryzacyjny.

C. Dichroiczny.

D. Dopasowany.

MEP.02 Pytanie 39

Montaż i naprawa elementów i …

W celu uzyskania prawidłowej pracy lornetki obiektywy dobiera się parami tak, aby ogniskowe różniły się między sobą najwyżej o

A. 1,00%

B. 0,50%

C. 0,75%

D. 1,25%

MEP.02 Pytanie 40

Montaż i naprawa elementów i …

Którym z podanych symboli literowych określa się długość fali świetlnej dla światła żółtego?

A. nF

B. nF – nC

C. λd

D. δF – δC
