MEP.02Pytanie 121

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Instrumenty optyczne Rysunek techniczny i oznaczenia

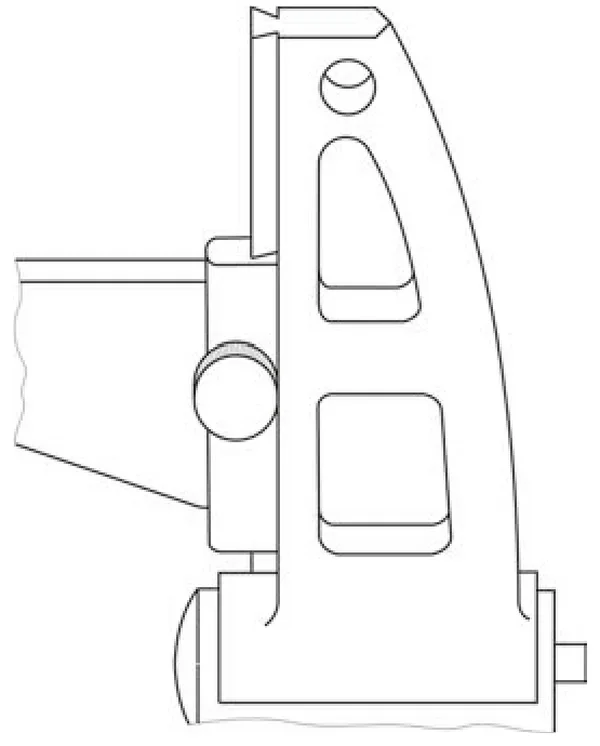

Do pokazanego na rysunku połączenia ramienia tubusa z kolumną pochylną mikroskopu warsztatowego należy zastosować prowadnicę ślizgową

Połączenie ramienia tubusa z kolumną pochylną mikroskopu warsztatowego

A. w kształcie jaskółczego ogona.

B. trójkątną.

C. na elementach walcowych.

D. prostokątną.

MEP.02Pytanie 122

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Instrumenty optyczne

W jakim urządzeniu stosuje się pryzmat pięciokątny?

A. w powiększalniku

B. w lornetce pryzmatycznej

C. w aparacie fotograficznym

D. w refraktometrze zanurzeniowym

MEP.02Pytanie 123

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Zjawiska i parametry optyczne Rysunek techniczny i oznaczenia

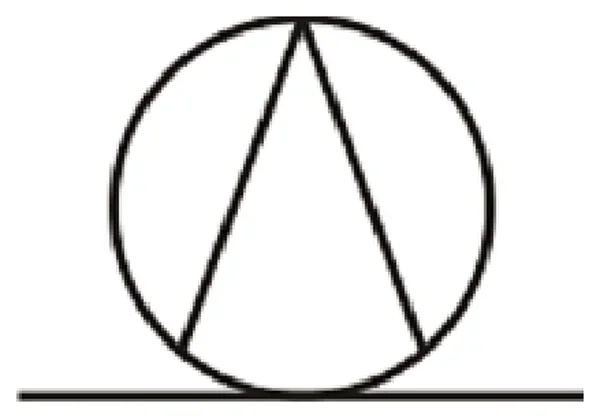

Przedstawiony symbol graficzny jest oznaczeniem powłoki

Symbol graficzny: okrąg z literą A bez poprzeczki na linii poziomej

A. światłodzielącej.

B. zwierciadlanej z zewnętrznym odbiciem.

C. rozjaśniającej.

D. zwierciadlanej z wewnętrznym odbiciem.

MEP.02Pytanie 124

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Instrumenty optyczne Zjawiska i parametry optyczne

Który wzór należy zastosować do obliczenia mocy zwierciadła sferycznego?

A. \( \beta = -\frac{y'}{y} \)

B. \( \varphi = \varphi_1 + \varphi_2 - d \times \varphi_1 \times \varphi_2 \)

C. \( \varphi = \frac{1}{f'} = \frac{2}{r} \)

D. \( G = \frac{250}{r} \)

MEP.02Pytanie 125

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Montaż i naprawa

Rysunek przedstawia mocowanie soczewki w oprawie za pomocą

A. pierścienia gwintowanego.

B. zawijania.

C. pierścienia sprężystego.

D. wklejania.

MEP.02Pytanie 126

Montaż i naprawa elementów i …

Kategorie: Pomiary i kontrola Zjawiska i parametry optyczne

Możliwość pomiaru współczynnika załamania szkła optycznego można uzyskać przy użyciu

A. frontofokometru

B. spektroskopu

C. refraktometru

D. fotometru

MEP.02Pytanie 127

Montaż i naprawa elementów i …

Kategorie: Pomiary i kontrola Rysunek techniczny i oznaczenia

Którą linią na rysunku technicznym oznacza się oś obrotu lub linie środkowe?

C.

A.

B.

D.

MEP.02Pytanie 128

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Pomiary i kontrola Instrumenty optyczne

Wybór obiektywów do lornetki powinien być realizowany z precyzją do 0,5% w odniesieniu do

A. grubości

B. promieni

C. średnic

D. ogniskowych

MEP.02Pytanie 129

Montaż i naprawa elementów i …

Kategorie: Obróbka i materiały Pomiary i kontrola Zjawiska i parametry optyczne

W celu zbadania naprężeń w materiałach optycznych, należy zastosować

A. refraktometru

B. polaryskopu

C. spektrofotometru

D. fotometru

MEP.02Pytanie 130

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Zjawiska i parametry optyczne

Symbol ν dotyczący materiałów używanych w elementach optycznych wskazuje na

A. dyspersję kątową

B. średnią dyspersję

C. współczynnik załamania

D. współczynnik dyspersji

MEP.02Pytanie 131

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Montaż i naprawa

Jakie połączenia komponentów w systemach optycznych są separowane?

A. Śrubowe

B. Zagniatane

C. Kitowe

D. Zaciskane

MEP.02Pytanie 132

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Zjawiska i parametry optyczne Rysunek techniczny i oznaczenia

Zgodnie z zamieszczonym rysunkiem faza w płytce płaskorównoległej nie może być wykonana o szerokości

A. 0,65 mm

B. 0,60 mm

C. 0,50 mm

D. 0,55 mm

MEP.02Pytanie 133

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Zjawiska i parametry optyczne

W jaki sposób aberracja chromatyczna wpływa na jakość obrazu w układzie optycznym?

A. Zwiększa rozdzielczość obrazu, co jest nieprawidłowe, gdyż aberracja chromatyczna zmniejsza ostrość.

B. Poprawia kontrast obrazu, co jest niepoprawne, ponieważ obniża jakość obrazu.

C. Ujednolica kolory w całym obrazie, co jest błędne, ponieważ powoduje rozszczepienie światła.

D. Powoduje pojawianie się kolorowych obwódek wokół obiektów

MEP.02Pytanie 134

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Montaż i naprawa Obróbka i materiały

W przypadku soczewek po wykonaniu obróbki wstępnej, proces ten powinien być realizowany z zastosowaniem czasz przeznaczonych do szlifowania wstępnego, wykonanych z

A. mosiądzu

B. aluminium

C. żeliwa

D. brązu

MEP.02Pytanie 135

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Obróbka i materiały

Jaki typ frezu powinien być użyty do wiercenia otworów w szkle metodą trepanacyjną?

A. Rurkowy

B. Walcowy

C. Tarcza

D. Trzpieniowy

MEP.02Pytanie 136

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Instrumenty optyczne Zjawiska i parametry optyczne

Jakie powiększenie powinien mieć obiektyw, który ma zostać zamontowany w naprawianym mikroskopie optycznym, jeśli okular ma powiększenie 15X, a planowane powiększenie mikroskopu wynosi 600X?

A. 10X

B. 40X

C. 5X

D. 100X

MEP.02Pytanie 137

Montaż i naprawa elementów i …

Kategorie: Pomiary i kontrola Instrumenty optyczne

Jakie urządzenie wykorzystuje się do pomiarów kątów w płaszczyznach poziomych oraz pionowych?

A. goniometru

B. teodolitu

C. niwelatora

D. dalmierza

MEP.02Pytanie 138

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Bezpieczeństwo i higiena pracy

Którą końcówkę należy zastosować do wkrętów typu Torx ?

D.

A.

C.

B.

MEP.02Pytanie 139

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Montaż i naprawa

Przedstawiona na rysunku wada sklejania elementów optycznych jest rozklejeniem

A. pęcherzy na całym obwodzie.

B. w kształcie dębowego listka.

C. pęcherzy w części obwodu.

D. pęcherzy na krawędzi fazek.

MEP.02Pytanie 140

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Zjawiska i parametry optyczne Rysunek techniczny i oznaczenia

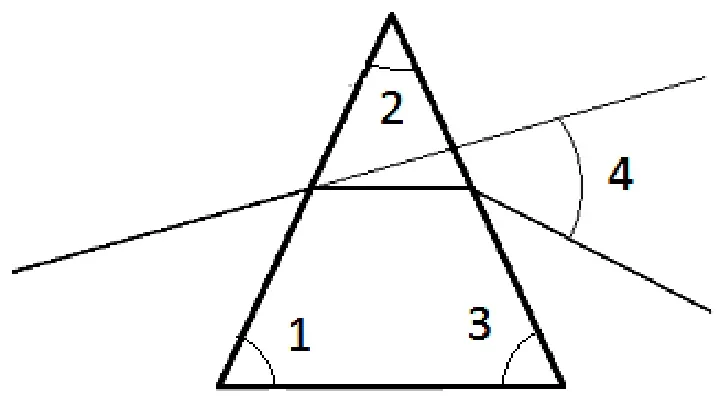

Którą cyfrą na przedstawionym rysunku, oznaczono kąt łamiący pryzmatu?

Pryzmat z przebiegiem promienia i kątami oznaczonymi cyframi od 1 do 4

A. 4

B. 2

C. 1

D. 3

MEP.02Pytanie 141

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Obróbka i materiały

Jakie ziarna ścierne należy wykorzystać do szlifowania (zgrubnie) wykańczającego szkła?

A. 75 ÷ 100 µm

B. 150 ÷ 180 µm

C. 63 ÷ 75 µm

D. 200 ÷ 250 µm

MEP.02Pytanie 142

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Pomiary i kontrola Zjawiska i parametry optyczne

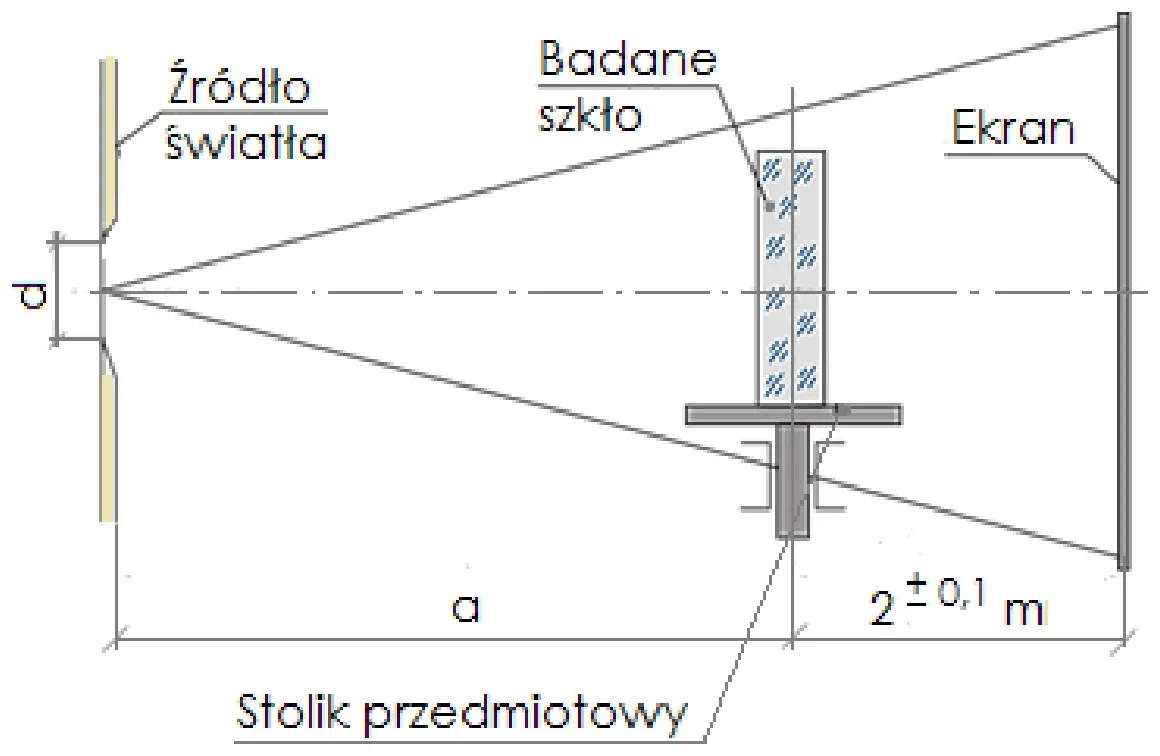

Którą własność szkła optycznego można zmierzyć za pomocą układu optycznego przedstawionego na rysunku?

Schemat układu: źródło światła, badane szkło na stoliku przedmiotowym i ekran

A. Współczynnik załamania.

B. Pęcherzykowatość.

C. Smużystość.

D. Współczynnik dyspersji.

MEP.02Pytanie 143

Montaż i naprawa elementów i …

Kategorie: Pomiary i kontrola Instrumenty optyczne Zjawiska i parametry optyczne

Przedstawiony na rysunku test służy do badania zdolności rozdzielczej obiektywów

A. lunetowych.

B. mikroskopowych.

C. projekcyjnych.

D. fotograficznych.

MEP.02Pytanie 144

Montaż i naprawa elementów i …

Kategorie: Obróbka i materiały Pomiary i kontrola

Aby zmierzyć średnicę otworu z precyzją do 0,01 mm, jakie narzędzie należy zastosować?

A. średnicówką mikrometryczną

B. suwmiarką uniwersalną

C. głębościomierzem suwmiarkowym

D. sprawdzianem tłoczkowym

MEP.02Pytanie 145

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Instrumenty optyczne Zjawiska i parametry optyczne

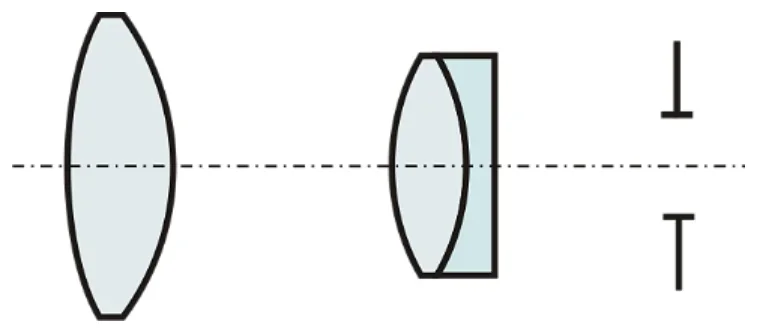

Układ soczewek przedstawiony na rysunku dotyczy okularu

Schemat układu soczewek okularu z pojedynczą soczewką i sklejonym dubletem

A. ortoskopowego.

B. Kellnera.

C. Huygensa.

D. kompensacyjnego.

MEP.02Pytanie 146

Montaż i naprawa elementów i …

Kategorie: Obróbka i materiały Rysunek techniczny i oznaczenia

Który z poniższych symboli odnosi się do stali stopowej konstrukcyjnej?

A. B500

B. 60

C. St6

D. PA4

MEP.02Pytanie 147

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Obróbka i materiały

Jakiego materiału należy użyć do łączenia elementów optycznych?

A. emulsan

B. epidian

C. balsam

D. cyjanopan

MEP.02Pytanie 148

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Instrumenty optyczne Zjawiska i parametry optyczne

Układ soczewek lupy aplanatycznej przedstawiono na rysunku oznaczonym literą

D.

B.

C.

A.

MEP.02Pytanie 149

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Instrumenty optyczne

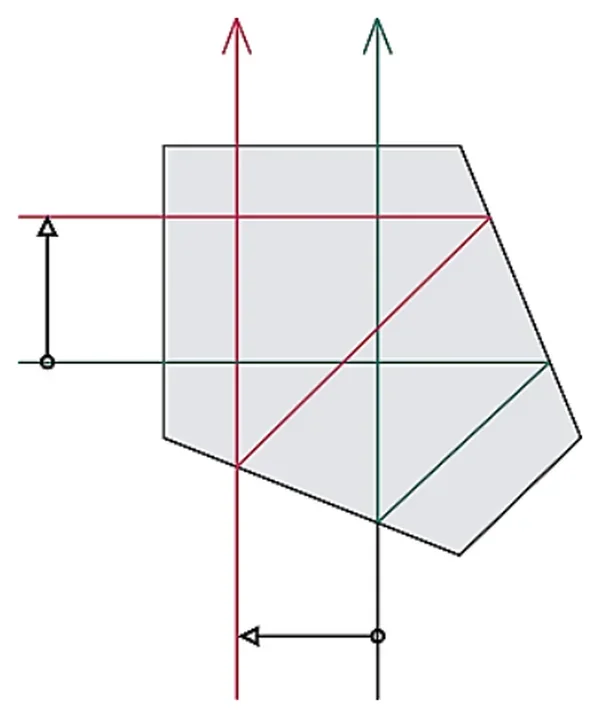

Przedstawiony pryzmat rozdzielający wiązkę należy zastosować do budowy

Pryzmat rozdzielający wiązkę z przebiegiem dwóch promieni

A. dwuokularowej nasadki mikroskopowej.

B. lunety pomiarowej.

C. jednookularowej nasadki mikroskopowej.

D. aparatu fotograficznego.

MEP.02Pytanie 150

Montaż i naprawa elementów i …

Kategorie: Zjawiska i parametry optyczne Rysunek techniczny i oznaczenia

W dokumentacji technicznej kąt piramidalności w pryzmatach oznaczany jest literowym symbolem

A. P

B. p

C. c

D. Q

MEP.02Pytanie 151

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Instrumenty optyczne

Którą z płytek ogniskowych należy zastosować w celowniku optycznym?

A.

B.

C.

D.

MEP.02Pytanie 152

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Montaż i naprawa

Pryzmaty oraz płytki o nieokrągłych kształtach myje się, przesuwając tamponem

A. ruchem okrężnym do centrum powierzchni

B. ruchem okrężnym od centrum powierzchni

C. w kierunku krótszego boku

D. w kierunku dłuższego boku

MEP.02Pytanie 153

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Instrumenty optyczne

W trakcie justowania dwuokularowej nasadki mikroskopowej nie dokonuje się kalibracji

A. pryzmatu Bauernfeinda

B. oświetlenia Koehlera

C. pryzmatów rombowych

D. długości tubusów

MEP.02Pytanie 154

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Montaż i naprawa Instrumenty optyczne

Jaki rodzaj obiektywu należy wybrać podczas naprawy mikroskopu, gdy uszkodzony ma oznaczenie 100/1,3 OI?

A. Apochromatyczny

B. Achromatyczny

C. Planachromatyczny

D. Planaapochromatyczny

MEP.02Pytanie 155

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Obróbka i materiały Instrumenty optyczne

Soczewki do obiektywów achromatycznych w lunetach produkuje się ze szkła

A. flintowego oraz neodymowego

B. wyłącznie kronowego

C. kronowego i flintowego

D. wyłącznie flintowego

MEP.02Pytanie 156

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Instrumenty optyczne Bezpieczeństwo i higiena pracy

W celu smarowania elementów ruchomych w mechanizmie poprzecznym nasadki krzyżowej mikroskopu, należy użyć smaru

A. grafitowego

B. silikonowego

C. litowego

D. miedzianego

MEP.02Pytanie 157

Montaż i naprawa elementów i …

Kategorie: Instrumenty optyczne Zjawiska i parametry optyczne

Luneta Keplera ma długość równą 120 mm. Jeżeli ogniskowa obiektywu wynosi 75 mm, to jaka jest ogniskowa okularu?

A. 15 mm

B. 60 mm

C. 75 mm

D. 45 mm

MEP.02Pytanie 158

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Montaż i naprawa

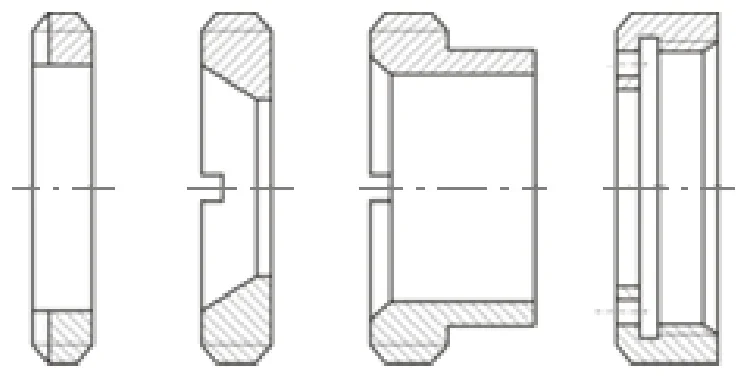

Za pomocą pokazanych pierścieni dociskowych mocowane są w oprawach

Przekroje czterech pierścieni dociskowych o różnych kształtach

A. zespoły soczewek.

B. zwierciadła płaskie.

C. zwierciadła sferyczne.

D. zespoły pryzmatów.

MEP.02Pytanie 159

Montaż i naprawa elementów i …

Kategorie: Elementy optyczne Pomiary i kontrola Instrumenty optyczne

Nie da się zmierzyć promienia soczewki za pomocą

A. sferometru pierścieniowego

B. lunety autokolimacyjnej

C. mikroskopu autokolimacyjnego

D. testu interferencyjnego

MEP.02Pytanie 160

Montaż i naprawa elementów i …

Kategorie: Montaż i naprawa Obróbka i materiały

Który z poniższych materiałów jest używany do przymocowywania soczewek w trakcie polerowania?

A. Gips

B. Smoła

C. Wosk

D. Filc

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Do pokazanego na rysunku połączenia ramienia tubusa z kolumną pochylną mikroskopu warsztatowego należy zastosować prowadnicę ślizgową

W jakim urządzeniu stosuje się pryzmat pięciokątny?

Przedstawiony symbol graficzny jest oznaczeniem powłoki

Który wzór należy zastosować do obliczenia mocy zwierciadła sferycznego?

Rysunek przedstawia mocowanie soczewki w oprawie za pomocą

Możliwość pomiaru współczynnika załamania szkła optycznego można uzyskać przy użyciu

Którą linią na rysunku technicznym oznacza się oś obrotu lub linie środkowe?

Wybór obiektywów do lornetki powinien być realizowany z precyzją do 0,5% w odniesieniu do

W celu zbadania naprężeń w materiałach optycznych, należy zastosować

Symbol ν dotyczący materiałów używanych w elementach optycznych wskazuje na

Jakie połączenia komponentów w systemach optycznych są separowane?

Zgodnie z zamieszczonym rysunkiem faza w płytce płaskorównoległej nie może być wykonana o szerokości

W jaki sposób aberracja chromatyczna wpływa na jakość obrazu w układzie optycznym?

W przypadku soczewek po wykonaniu obróbki wstępnej, proces ten powinien być realizowany z zastosowaniem czasz przeznaczonych do szlifowania wstępnego, wykonanych z

Jaki typ frezu powinien być użyty do wiercenia otworów w szkle metodą trepanacyjną?

Jakie powiększenie powinien mieć obiektyw, który ma zostać zamontowany w naprawianym mikroskopie optycznym, jeśli okular ma powiększenie 15X, a planowane powiększenie mikroskopu wynosi 600X?

Jakie urządzenie wykorzystuje się do pomiarów kątów w płaszczyznach poziomych oraz pionowych?

Którą końcówkę należy zastosować do wkrętów typu Torx ?

Przedstawiona na rysunku wada sklejania elementów optycznych jest rozklejeniem

Którą cyfrą na przedstawionym rysunku, oznaczono kąt łamiący pryzmatu?

Jakie ziarna ścierne należy wykorzystać do szlifowania (zgrubnie) wykańczającego szkła?

Którą własność szkła optycznego można zmierzyć za pomocą układu optycznego przedstawionego na rysunku?

Przedstawiony na rysunku test służy do badania zdolności rozdzielczej obiektywów

Aby zmierzyć średnicę otworu z precyzją do 0,01 mm, jakie narzędzie należy zastosować?

Układ soczewek przedstawiony na rysunku dotyczy okularu

Który z poniższych symboli odnosi się do stali stopowej konstrukcyjnej?

Jakiego materiału należy użyć do łączenia elementów optycznych?

Układ soczewek lupy aplanatycznej przedstawiono na rysunku oznaczonym literą

Przedstawiony pryzmat rozdzielający wiązkę należy zastosować do budowy

W dokumentacji technicznej kąt piramidalności w pryzmatach oznaczany jest literowym symbolem

Którą z płytek ogniskowych należy zastosować w celowniku optycznym?

Pryzmaty oraz płytki o nieokrągłych kształtach myje się, przesuwając tamponem

W trakcie justowania dwuokularowej nasadki mikroskopowej nie dokonuje się kalibracji

Jaki rodzaj obiektywu należy wybrać podczas naprawy mikroskopu, gdy uszkodzony ma oznaczenie 100/1,3 OI?

Soczewki do obiektywów achromatycznych w lunetach produkuje się ze szkła

W celu smarowania elementów ruchomych w mechanizmie poprzecznym nasadki krzyżowej mikroskopu, należy użyć smaru

Luneta Keplera ma długość równą 120 mm. Jeżeli ogniskowa obiektywu wynosi 75 mm, to jaka jest ogniskowa okularu?

Za pomocą pokazanych pierścieni dociskowych mocowane są w oprawach

Nie da się zmierzyć promienia soczewki za pomocą

Który z poniższych materiałów jest używany do przymocowywania soczewek w trakcie polerowania?
