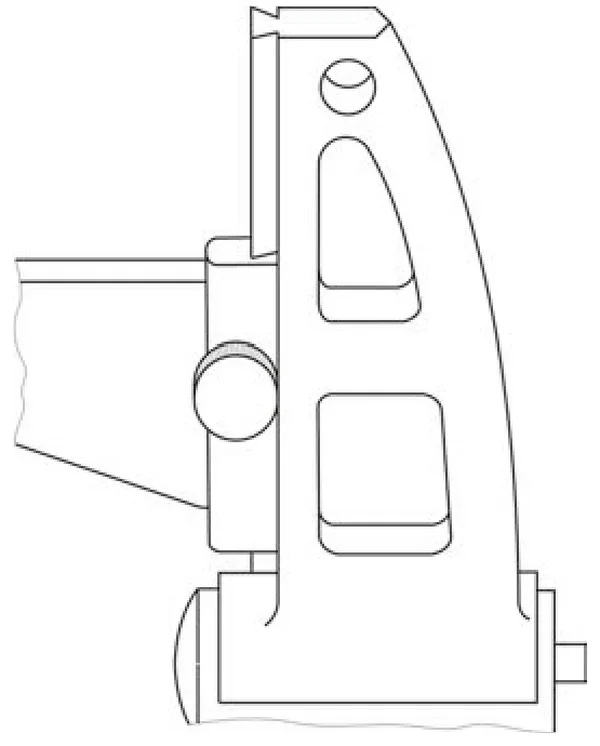

Do pokazanego na rysunku połączenia ramienia tubusa z kolumną pochylną mikroskopu warsztatowego należy zastosować prowadnicę ślizgową
A. na elementach walcowych.
B. trójkątną.
C. w kształcie jaskółczego ogona.
D. prostokątną.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz M.14-X-15.01).
Prowadnica w kształcie jaskółczego ogona to naprawdę świetny wybór, jeśli chodzi o mikroskopy warsztatowe. Dzięki swojemu specyficznemu kształtowi, potrafi super dobrze dopasować się do ramienia tubusa. To sprawia, że wszystko działa stabilnie i precyzyjnie. W rezultacie, możesz uzyskać lepsze obrazy i dokładniejsze pomiary, co jest przecież kluczowe w takich urządzeniach. Z tego, co zauważyłem, ten typ prowadnicy jest też używany w tokarkach czy frezarkach, gdzie stabilność to podstawa. Warto dodać, że standardy ISO 2768 podkreślają, jak ważne są precyzyjne prowadnice w inżynierii. Opisany kształt ma swoje plusy - łatwo się go montuje, jest odporny na duże obciążenia i jest trwały, co czyni go naprawdę dobrym wyborem tam, gdzie wymagana jest wysoka dokładność.
Wybór złej prowadnicy to naprawdę spory problem, zwłaszcza w przypadku mikroskopów warsztatowych. Na przykład, prostokątne prowadnice, chociaż są popularne, nie radzą sobie z dopasowaniem i stabilnością, a to jest kluczowe w precyzyjnych aplikacjach. Ich kształt może powodować luz, co później przekłada się na kiepską jakość obrazów i pomiarów. Trochę lepiej mogą wypadać trójkątne prowadnice, ale w większości przypadków nie są najlepszym rozwiązaniem, gdy potrzebujesz płynnego ruchu. Z kolei prowadnice walcowe mogą być problematyczne, bo nie zapewniają stabilności, a w mikroskopach to niezbędne. Często przy takich wyborach pojawia się problem z myśleniem, jakby ludzie nie dostrzegali, jak bardzo precyzyjne prowadnice są istotne w optyce. A przecież w inżynierii mechanicznej warto trzymać się standardów, takich jak ISO 1101, bo to właśnie one pomagają zapewnić niezawodność i dokładność urządzeń.
