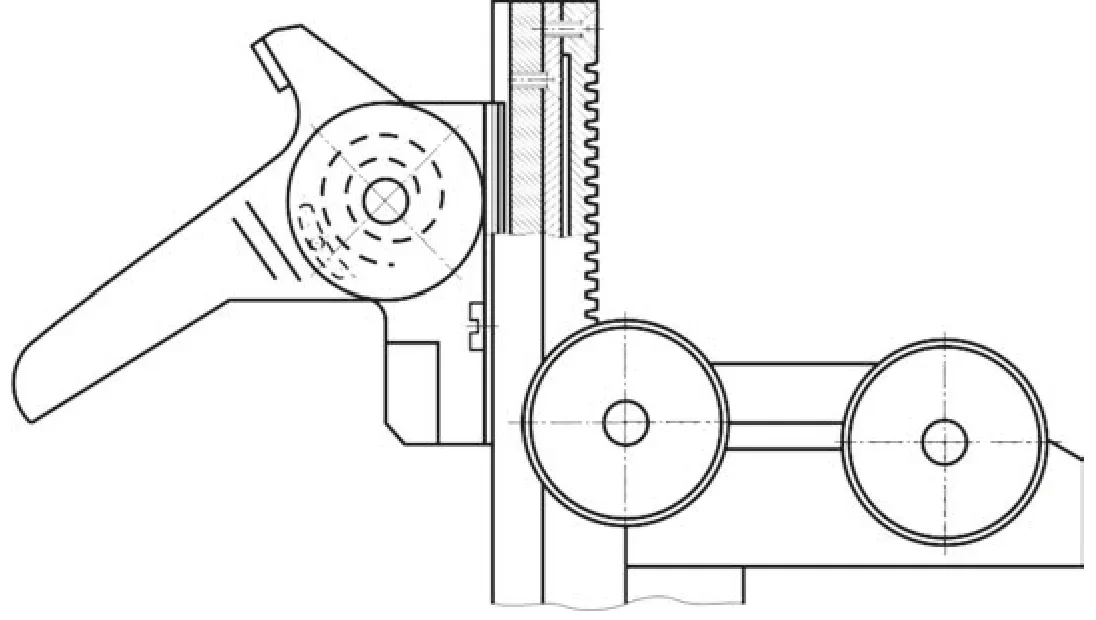

Jaką przekładnię należy dobrać do nasadki krzyżowej, której fragment pokazano na rysunku?
A. Planetarną.
B. Zębatą.
C. Stożkową.
D. Ślimakową.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz M.14-X-15.01).
Przekładnia zębatą to mechanizm, który charakteryzuje się zazębianiem kół zębatych, co umożliwia efektywne przenoszenie momentu obrotowego oraz zmiany prędkości obrotowej. W przedstawionym przypadku, na rysunku widoczne są zęby, co jednoznacznie wskazuje na zastosowanie przekładni zębatej. Takie rozwiązania są powszechnie stosowane w wielu aplikacjach inżynieryjnych, takich jak w przekładniach w pojazdach mechanicznych, maszynach przemysłowych oraz w robotyce. Przekładnie zębate wykorzystywane są tam, gdzie wymagana jest duża precyzja oraz minimalizacja strat energii. Standardy ISO dotyczące przekładni zębatych podkreślają ich znaczenie w mechanice oraz wskazują na zasady doboru zębatki i koła zębatego, co wpływa na efektywność całego układu. Dodatkowo, zębate przekładnie są często projektowane z uwzględnieniem wytrzymałości materiałów, co zwiększa ich wydajność oraz żywotność.
Wybór innej przekładni, takiej jak stożkowa, planetarna czy ślimakowa, może wynikać z nieporozumienia dotyczącego funkcji i charakterystyki tych mechanizmów. Przekładnia stożkowa, pomimo że również przenosi moment obrotowy, działa na zasadzie zazębiania kół zębatych o przekroju stożkowym, co sprawia, że jest przeznaczona głównie do kątowego przenoszenia napędu, a nie do prostej transmisji ruchu wzdłuż osi. Z kolei przekładnia planetarna, składająca się z centralnego koła zębatego oraz kilku mniejszych kół zębatych, stosowana jest w zastosowaniach wymagających kompaktowej budowy i dużych przełożeń, ale nie jest odpowiednia w kontekście przedstawionego rysunku, gdzie dominują klasyczne zęby kół. Przekładnia ślimakowa z kolei, choć może zapewnić dużą redukcję prędkości, ma swoje ograniczenia związane z efektywnością oraz generowaniem ciepła, co czyni ją mniej odpowiednią w przypadku standardowych aplikacji wymagających dużej precyzji. Wybór niewłaściwej przekładni może wynikać z braku zrozumienia zasad działania różnych typów mechanizmów lub ich zastosowania w określonych warunkach pracy, co jest kluczowe dla skutecznego projektowania i inżynierii mechanicznej.
