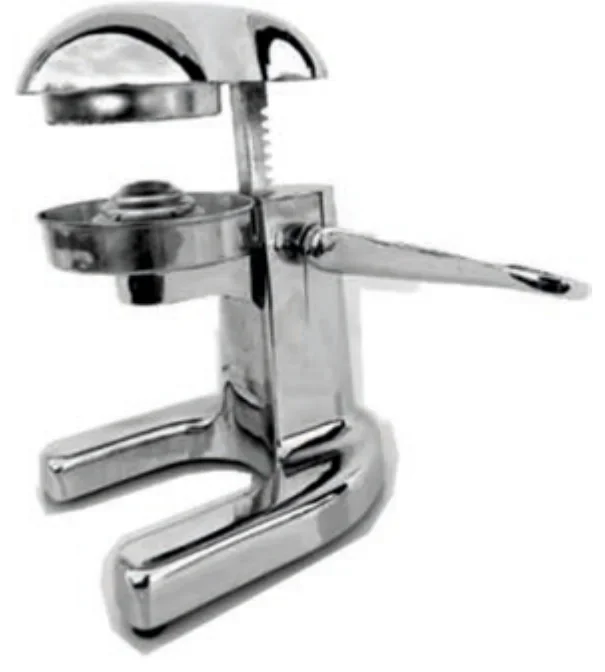

W przedstawionym urządzeniu zastosowano przekładnię
A. łańcuchową.
B. cięgnową.
C. zębatą.
D. cierną.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz M.14-X-16.01).
Przekładnia zębata, którą można zaobserwować na przedstawionym zdjęciu, jest kluczowym elementem w mechanizmach przenoszenia ruchu obrotowego. Zęby na kołach zębatych zapewniają precyzyjne połączenie i synchronizację ruchu między różnymi częściami maszyny. Przekładnie zębate są powszechnie stosowane w wielu aplikacjach, od prostych urządzeń mechanicznych po zaawansowane systemy, takie jak przekładnie w samochodach czy systemy CNC. Przy zastosowaniu przekładni zębatej można osiągnąć wysoką efektywność przenoszenia mocy, minimalizując straty energii. Zgodnie z normami branżowymi, przekładnie zębate powinny być projektowane z uwzględnieniem parametrów takich jak obciążenie, prędkość obrotowa oraz wymagania dotyczące trwałości. Dobrze zaprojektowana przekładnia zębata pozwala na uzyskanie dużych przełożeń przy zachowaniu kompaktowych wymiarów, co jest istotne w projektowaniu nowoczesnych urządzeń mechanicznych.
Wybierając odpowiedzi nieprawidłowe, warto zwrócić uwagę na specyfikę konstrukcji oraz zasadę działania różnych typów przekładni. Przekładnia łańcuchowa, która często bywa mylona z zębatą, opiera się na przenoszeniu ruchu za pomocą łańcuchów i kół zębatych, gdzie jednak zęby są zamienione na ogniwa łańcucha. Tego typu przekładnie są popularne w rowerach lub w mechanizmach, gdzie wymagana jest duża elastyczność. Z kolei przekładnia cierna działa na zasadzie tarcia pomiędzy dwoma powierzchniami, co jest zupełnie inną metodą przenoszenia mocy, charakteryzującą się mniejszą efektywnością oraz wyższymi stratami ciepła. Przekładnie cięgnowe, z drugiej strony, wykorzystują pasy lub cięgna do przenoszenia ruchu, co również różni się od konstrukcji zębatej, gdzie kluczowym elementem są zęby. Wybór niewłaściwej odpowiedzi często wynika z niepełnego zrozumienia funkcji i aplikacji różnych typów przekładni, co z kolei może prowadzić do błędów w projektowaniu układów mechanicznych. Kluczowe jest zrozumienie, że każdy z tych typów przekładni ma swoje specyficzne zastosowanie i właściwości, które decydują o ich przydatności w różnych kontekstach inżynieryjnych.
