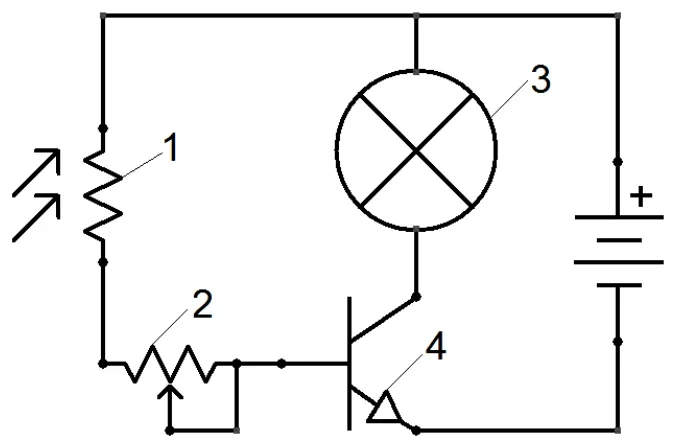

Na zamieszczonym schemacie elektrycznym, fotorezystor oznaczono cyfrą
A. 1
B. 4
C. 3
D. 2
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.14-X-18.01).
Fotorezystor, oznaczony na schemacie cyfrą 1, to element elektroniczny, którego rezystancja zmienia się w zależności od natężenia oświetlenia. Jego działanie opiera się na zjawisku fotoprzewodnictwa, co oznacza, że w miarę wzrostu oświetlenia, jego opór maleje, umożliwiając przepływ większego prądu. Fotorezystory są powszechnie stosowane w różnych aplikacjach, takich jak czujniki światła, automatyczne regulacje jasności w lampach oraz w systemach alarmowych. W branży elektronicznej standardem jest wykorzystywanie fotorezystorów w układach, gdzie wymagane jest dostosowanie oświetlenia do warunków otoczenia, co ma kluczowe znaczenie w projektowaniu systemów inteligentnych domów. Dobrze zaprojektowany układ z fotorezystorem może znacznie zwiększyć efektywność energetyczną i komfort użytkowania. Ważne jest, aby przy projektowaniu obwodów z wykorzystaniem fotorezystorów uwzględniać odpowiednie wartości rezystancji oraz ich wpływ na działanie całego systemu, co jest zgodne z najlepszymi praktykami inżynieryjnymi.
Wybór nieprawidłowej odpowiedzi na pytanie o oznaczenie fotorezystora na schemacie elektrycznym często wynika z mylenia jego symbolu z symbolami innych elementów elektronicznych. Oznaczenia takie jak 2, 3, czy 4 odpowiadają innym komponentom: tranzystorom, żarówkom i rezystorom, które mają zupełnie inne właściwości i zastosowania. Zrozumienie różnic między tymi elementami jest kluczowe w elektronice. Tranzystor, oznaczony cyfrą 2, pełni rolę wzmacniacza lub przełącznika, co jest zupełnie inną funkcją niż fotorezystor. Żarówka (cyfra 3) jest źródłem światła, które działa na zasadzie emisji fotonów w odpowiedzi na przepływ prądu, a rezystor (cyfra 4) ma na celu ograniczenie przepływu prądu w obwodzie. Typowym błędem, który prowadzi do błędnych odpowiedzi, jest brak znajomości symboli graficznych oraz niewłaściwe kojarzenie funkcji elementów. Istotne jest, aby zrozumieć, że każdy element w układzie ma swoją specyfikę i zastosowanie, co powinno być uwzględnione w procesie nauki. Zrozumienie oznaczeń oraz funkcji elementów elektronicznych jest kluczowe, by unikać pomyłek w analizie schematów oraz w praktycznych zastosowaniach w projektowaniu obwodów.
