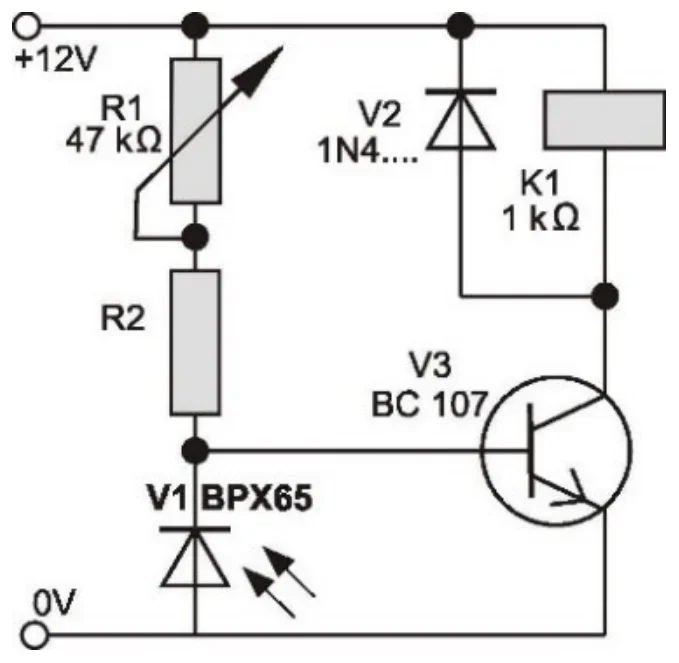

Który element na przedstawionym schemacie jest regulowany mechanicznie?
A. R2
B. V1
C. V3
D. R1
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz M.14-SG-20.06).
Element R1 na schemacie jest regulowany mechanicznie, co jest sygnalizowane przez jego oznaczenie jako potencjometru. Potencjometry są powszechnie wykorzystywane w różnych aplikacjach elektronicznych, takich jak regulacja głośności w sprzęcie audio, ustawienia jasności w oświetleniu lub kalibracja parametrów w urządzeniach pomiarowych. Dzięki mechanicznej regulacji, użytkownik ma bezpośrednią kontrolę nad parametrem, który jest mierzony, co zwiększa użyteczność urządzenia. W praktyce, potencjometr działa na zasadzie zmiany oporu, co wpływa na przepływ prądu w obwodzie. W kontekście standardów branżowych, zastosowanie potencjometrów jako elementów regulacyjnych jest zgodne z normami dotyczącymi projektowania układów elektronicznych, co zapewnia zarówno ich efektywność, jak i niezawodność. Warto zwrócić uwagę na różnorodność zastosowań potencjometrów, od prostych aplikacji, po bardziej skomplikowane systemy, gdzie precyzyjna regulacja jest kluczowa.
Wybór odpowiedzi R2, V1 lub V3 jako elementu regulowanego mechanicznie jest nieprawidłowy z kilku powodów. R2 jest rezystorem, który ma stałą wartość oporu, co oznacza, że nie można go regulować w tradycyjny sposób. Niezmienność oporu rezystora sprawia, że jest on wykorzystywany głównie do ograniczania prądu w obwodzie, a nie do regulacji jego wartości. Z kolei V1 jest diodą, której główną funkcją jest przewodzenie prądu w jednym kierunku, co również wyklucza mechaniczne regulowanie jej parametrów. Diody są kluczowymi elementami w układach prostowniczych i zabezpieczających, ale ich działanie opiera się na właściwościach półprzewodnikowych, a nie na mechanicznych regulacjach. V3 z kolei to tranzystor, który również nie jest elementem regulowanym mechanicznie. Tranzystory działają na zasadzie sterowania przepływem prądu za pomocą napięcia na bramce (w przypadku tranzystora polowego) lub przy pomocy prądu bazy (w tranzystorze bipolarnym). Z tych powodów, pomylenie elementów regulacyjnych z innymi komponentami elektronicznymi, jak rezystory, diody czy tranzystory, wskazuje na typowe błędy myślowe dotyczące funkcji tych elementów w obwodach elektronicznych. Zrozumienie różnicy między elementami, które mogą być regulowane, a tymi, które pełnią inne funkcje, jest kluczowe dla efektywnego projektowania i analizy obwodów elektronicznych.
