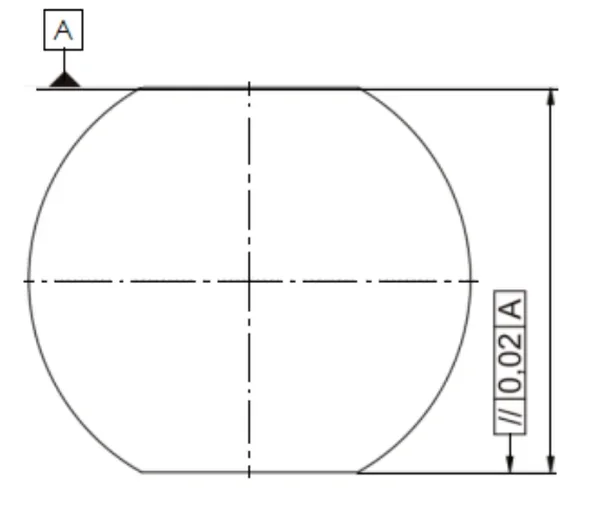

Na przedstawionym rysunku soczewki oznaczenie // 0,02 A określa
A. równoległość.
B. walcowość.
C. prostopadłość.
D. symetrię.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz M.14-X-15.05).
Odpowiedź "równoległość" jest poprawna, ponieważ oznaczenie "// 0,02 A" odnosi się bezpośrednio do tolerancji kształtu na rysunku technicznym. Równoległość jest jedną z podstawowych tolerancji geometrii, która określa, że odległość pomiędzy dwiema powierzchniami soczewki musi pozostać stała i nie może przekraczać 0,02 mm. Utrzymanie odpowiedniej równoległości jest kluczowe w wielu zastosowaniach inżynieryjnych, szczególnie w produkcji precyzyjnych komponentów optycznych, gdzie nawet minimalne odchylenia mogą prowadzić do znacznych błędów w działaniu. Zgodność z normami takimi jak ISO 1101 zapewnia, że wszystkie elementy są produkowane z zachowaniem wymaganych tolerancji. Przykładami zastosowania równoległości są soczewki w instrumentach optycznych, takich jak mikroskopy, gdzie precyzyjne ustawienie soczewek jest kluczowe dla uzyskania wyraźnego obrazu. Przestrzeganie tych norm pozwala również na minimalizację błędów w procesie montażu oraz zwiększa żywotność urządzeń.
Wybór odpowiedzi związanej z walcowością, symetrią czy prostopadłością wynika z nieporozumienia dotyczącego definicji i zastosowania tolerancji geometrycznych. Walcowość odnosi się do kształtu cylindrycznego elementu i polega na tym, że wszystkie jego przekroje poprzeczne wzdłuż osi muszą być okrągłe i równoległe do tej osi. W tym kontekście, oznaczenie dotyczące równoległości nie ma zastosowania, gdyż walcowość nie mierzy różnic w odległościach pomiędzy powierzchniami, a jedynie ich kształt. Podobnie, symetria dotyczy równomiernego rozkładu cech wzdłuż osi, a nie różnic między powierzchniami. Oznaczenie wskazuje na precyzyjne parametry, które muszą zostać spełnione, a nie na ogólną symetrię obiektu. Prostopadłość z kolei odnosi się do kątów między powierzchniami, gdzie jedna powinna tworzyć kąt prosty z drugą. Błędne zrozumienie tych terminów może prowadzić do poważnych pomyłek w projektowaniu oraz wytwarzaniu elementów, co w konsekwencji wpływa na jakość finalnych produktów. Uznawanie równoległości za walcowość, prostopadłość czy symetrię wskazuje na brak znajomości podstawowych zasad tolerancji geometrycznych, co jest kluczowe w nowoczesnym inżynierii i produkcji.
