Symbol graficzny będący oznaczeniem fotodiody przedstawiono na rysunku oznaczonym numerem

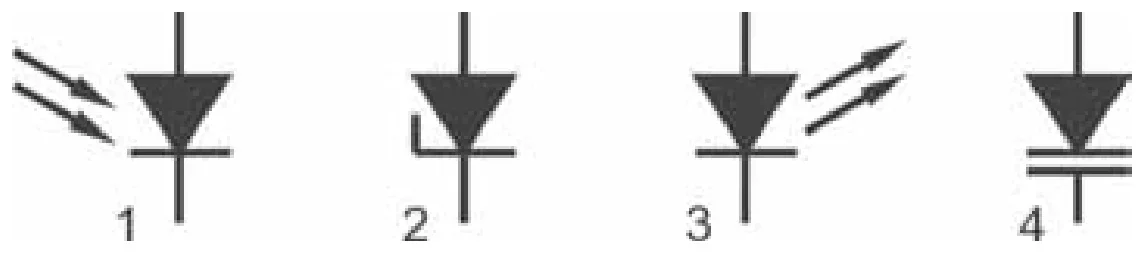

Cztery symbole diod oznaczone numerami od 1 do 4
A. 2
B. 1
C. 3
D. 4

Pytanie z egzaminu CKE, czerwiec 2014 (arkusz M.14-X-14.05).

Symbol graficzny fotodiody, który znajduje się na rysunku oznaczonym numerem 1, jest zgodny z normami IEEE i IEC, które definiują oznaczenia elementów elektronicznych. Fotodiody to półprzewodnikowe urządzenia, które przekształcają światło na prąd elektryczny. W przypadku fotodiody, charakterystyczne są dwie strzałki skierowane w kierunku diody, co sugeruje, że urządzenie to reaguje na promieniowanie elektromagnetyczne, a jego działanie jest podstawą wielu aplikacji w technologii optoelektroniki. Fotodiody są powszechnie wykorzystywane w systemach komunikacji optycznej oraz w detekcji światła w różnych urządzeniach pomiarowych. Przykładem zastosowania fotodiod jest w systemach automatycznego oświetlenia, gdzie ich zdolność do wykrywania intensywności światła umożliwia automatyczne włączanie i wyłączanie źródeł światła, co prowadzi do oszczędności energii i dbałości o środowisko. Zrozumienie symboliki diagramów elektrycznych jest kluczowe dla inżynierów i techników w branży, ponieważ precyzyjne oznaczenia wpływają na poprawność schematów oraz ich późniejsze implementacje.
Wybór odpowiedzi, która wskazuje na rysunek numer 2, może wynikać z nieporozumienia dotyczącego różnicy pomiędzy symbolami różnych diod. Rysunek ten przedstawia diodę Zenera, która jest specjalnym typem diody stosowanej w stabilizatorach napięcia. Diody Zenera charakteryzują się tym, że pozwalają na przewodzenie prądu nie tylko w kierunku zaporowym, jak standardowe diody, ale także w kierunku przewodzenia przy określonym napięciu zwrotnym. To zrozumienie jest istotne, aby odróżnić ten element od fotodiody, która działa na zupełnie innej zasadzie. Odpowiedzi wskazujące na rysunki 3 i 4 również są mylące, ponieważ rysunek 3 przedstawia diodę LED – źródło światła emitujące światło, gdy przez nie przepływa prąd, a rysunek 4 to kondensator, który magazynuje energię. Zatem, wybór niewłaściwej odpowiedzi mógł wynikać z braku wiedzy na temat funkcji oraz zastosowania tych elementów elektronicznych. Znajomość symboliki oraz zasad działania różnych komponentów jest kluczowa w inżynierii i elektronice, ponieważ niewłaściwe zrozumienie tych pojęć może prowadzić do błędnych konstrukcji układów elektronicznych oraz ich nieprawidłowego działania. Dla lepszego zrozumienia, warto zapoznać się z normami i wytycznymi dotyczącymi oznaczania elementów, co pozwoli uniknąć podobnych pomyłek w przyszłości.
