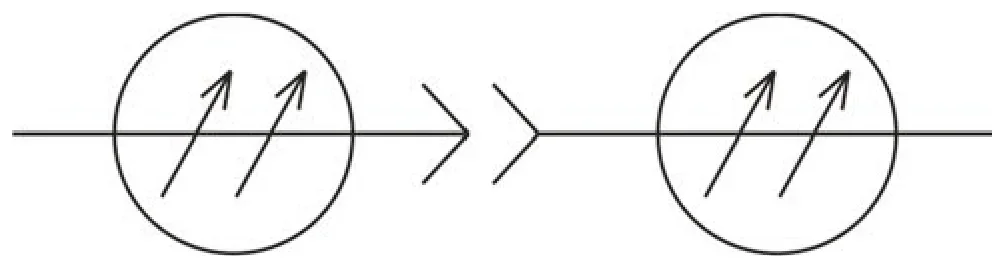

Przedstawiony symbol graficzny jest oznaczeniem
A. spojenia światłowodów.
B. sprzęgacza optycznego.
C. złącza światłowodów.
D. światłowodu.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz M.14-X-15.01).
Złącza światłowodów to naprawdę ważne elementy w systemach komunikacji optycznej. Ich głównym zadaniem jest połączenie dwóch odcinków światłowodu, co jest kluczowe, żeby sygnały świetlne mogły być przesyłane na dużych odległościach. Zobacz, symbol na zdjęciu pokazuje, że złącze optyczne ma różne mechanizmy, które pomagają w precyzyjnym dopasowaniu włókien. Dzięki temu straty sygnału są mniejsze, a odbicia jeszcze mniejsze. W praktyce takie złącza są używane na przykład w sieciach telekomunikacyjnych czy też w systemach CCTV, ale też w informatyce, gdzie szybka i pewna transmisja danych jest niezbędna. Ciekawe jest to, że zgodnie z międzynarodowymi standardami, jak IEC 61300-3-34, te złącza muszą spełniać określone wymagania co do straty wtrąceniowej i odbicia, co zapewnia ich jakość i niezawodność. Dbając o czystość złączy i używając odpowiednich technik montażowych, można poprawić ich działanie. To sprawia, że system działa dłużej i lepiej.
Wybierając jedną z błędnych odpowiedzi, można łatwo się zgubić w nieporozumieniach dotyczących podstaw działania systemów optycznych. Sprzęgacz optyczny jest też ważny, ale robi coś innego niż złącze. On łączy wiele włókien w jeden tor sygnałowy, więc to nie to samo co bezpośrednie łączenie dwóch odcinków światłowodu, jak to robi złącze. Z kolei odpowiadając na pytanie, dotyczące światłowodu jako takiego, warto pamiętać, że to materiał do przesyłania sygnału, a nie mechanizm do łączenia. Spojenie światłowodów to techniczny proces, który może się odbywać na różne sposoby, jak na przykład spawanie, ale nie ma nic wspólnego z grafikami, które pokazują konkretne elementy systemu. Typowy błąd tutaj to mylenie terminów technicznych i ich ról w systemach komunikacyjnych. Wiedza na temat standardów, jak ITU-T G.657, jest ważna, bo to pozwala zrozumieć, dlaczego złącza mają swoje oznaczenia i zastosowania. Dlatego warto dobrze poznać funkcje różnych komponentów w systemach optycznych, co pomaga w ich lepszym wykorzystaniu.
