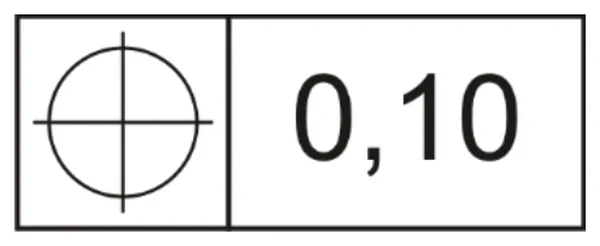

Zamieszczony symbol graficzny jest oznaczeniem tolerancji
A. pozycji.
B. symetrii.
C. walcowości.
D. równoległości.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz M.14-SG-22.01).
Symbol graficzny przedstawiony na zdjęciu to oznaczenie tolerancji pozycji, które jest kluczowym elementem w rysunku technicznym. Tolerancja pozycji określa dopuszczalne odchylenie położenia elementu od jego nominalnej lokalizacji, co jest istotne w procesach produkcyjnych i montażowych. W przypadku tolerancji pozycji, standard ISO 1101 definiuje zasady stosowania takich symboli, co pomaga w zapewnieniu wymaganego poziomu dokładności i kompatybilności między różnymi komponentami. Oznaczenia te znajdują zastosowanie w wielu branżach, w tym w inżynierii mechanicznej, automotive czy lotnictwie, gdzie precyzyjne dopasowanie elementów jest niezbędne do prawidłowego funkcjonowania systemów. Przykładem zastosowania tolerancji pozycji może być montaż wirnika w silniku, gdzie precyzyjne umiejscowienie komponentów ma kluczowe znaczenie dla efektywności pracy silnika.
Odpowiedzi, które wskazują na inne rodzaje tolerancji, w tym symetrii, równoległości czy walcowości, nie uwzględniają istotnych różnic pomiędzy różnymi rodzajami tolerancji. Tolerancja symetrii odnosi się do tego, jak elementy są rozmieszczone wokół osi, co jest istotne w przypadku komponentów wymagających jednorodnego podziału, ale nie ma bezpośredniego związku z położeniem cech. Tolerancja równoległości natomiast dotyczy zachowania równolegle względem siebie dwóch lub więcej elementów, co jest kluczowe w kontekście elementów, które muszą współpracować w określony sposób, ale nie odnosi się do ich lokalizacji na rysunku. Z kolei tolerancja walcowości jest używana do oceny, jak blisko pewna cecha może być idealnego walca, skupiając się na jego kształcie, a nie na położeniu. Wybierając błędne odpowiedzi, można nieświadomie wprowadzić się w błąd co do istoty tolerancji w inżynierii. Kluczowe jest zrozumienie, że każda z tych tolerancji ma swoje specyficzne zastosowanie, a ich niewłaściwa interpretacja może prowadzić do błędnych wniosków w projektowaniu i produkcji, co w praktyce może skutkować poważnymi problemami w montażu lub funkcjonowaniu finalnych produktów.
