Kwalifikacja: MEP.02 - Montaż i naprawa elementów i układów optycznych

Zawód: Technik optyk

Kategorie: Elementy optyczne Pomiary i kontrola Rysunek techniczny i oznaczenia

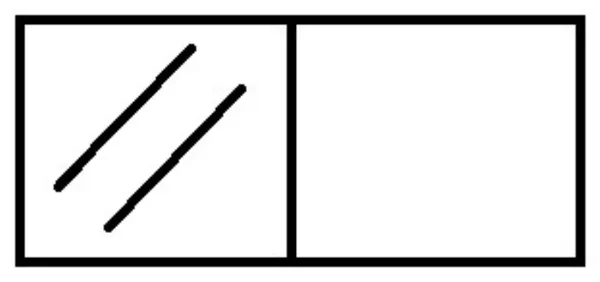

Przedstawiony symbol graficzny umieszczany na rysunkach wykonawczych elementów optycznych jest stosowany do oznaczania tolerancji

Ramka z symbolem graficznym tolerancji
A. płaskości.
B. symetrii.
C. równoległości.
D. prostopadłości.

Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.14-X-18.01).

Symbol graficzny używany do oznaczania tolerancji równoległości jest kluczowym elementem w rysunkach technicznych, zwłaszcza w kontekście projektowania elementów optycznych. Tolerancja równoległości określa, jak bardzo dwie lub więcej powierzchni lub linii mogą odbiegać od idealnej równoległości. Na przykład, w procesie produkcji soczewek optycznych, gdzie precyzja wymiarowa jest krytyczna, tolerancja równoległości zapewnia, że dwie powierzchnie soczewki będą zachowywać odpowiednią odległość i kąt w stosunku do siebie, co ma bezpośredni wpływ na jakość obrazu. W praktyce stosowanie symboli tolerancji zgodnie z normą ISO 1101 pozwala inżynierom i technikom na jednoznaczną interpretację wymagań projektowych, co redukuje ryzyko błędów produkcyjnych i zwiększa efektywność procesu wytwarzania. Warto też zauważyć, że dobre praktyki inżynieryjne zalecają stosowanie tolerancji równoległości w różnych zastosowaniach, od elementów mechanicznych po bardziej skomplikowane układy optyczne, co świadczy o ich uniwersalności i znaczeniu w inżynierii.
Odpowiedzi takie jak prostopadłość, płaskość oraz symetria są często mylone z równoległością, co może prowadzić do nieporozumień w interpretacji rysunków technicznych. Prostopadłość dotyczy relacji kątowych między dwiema liniami lub powierzchniami, wymagając, aby te elementy tworzyły kąt prosty. W przypadku tolerancji płaskości, odnosi się ona do stopnia, w jakim powierzchnia jest wolna od krzywizn i nieregularności, co jest istotne w kontekście precyzyjnych mechanizmów, ale nie jest związane z równoległością. Symetria natomiast odnosi się do równomiernego rozkładu elementów względem osi, co również nie wpływa na równoległość. Te błędne koncepcje wynikają z niepełnego zrozumienia podstawowych pojęć związanych z tolerancjami. Przykładowo, inżynierowie często nie zwracają uwagi na to, że użycie niewłaściwych symboli może prowadzić do błędów w produkcji i montażu. Niezrozumienie tych różnic może skutkować nieprawidłowymi założeniami w projektowaniu, co z kolei przyczynia się do zwiększenia kosztów oraz wydłużenia czasu realizacji projektów. Dlatego kluczowe jest, aby inżynierowie mieli solidną wiedzę na temat standardów tolerancji, takich jak ISO 1101, aby unikać tych powszechnych pułapek myślowych i zapewnić wysoką jakość swoich produktów.
