Zapis dokładności kąta oznacza, że tolerancja odchyłki od wymiaru nominalnego jest
A. asymetryczna jednostronna.
B. asymetryczna dwustronna.
C. asymetryczna.
D. symetryczna.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.14-X-18.01).

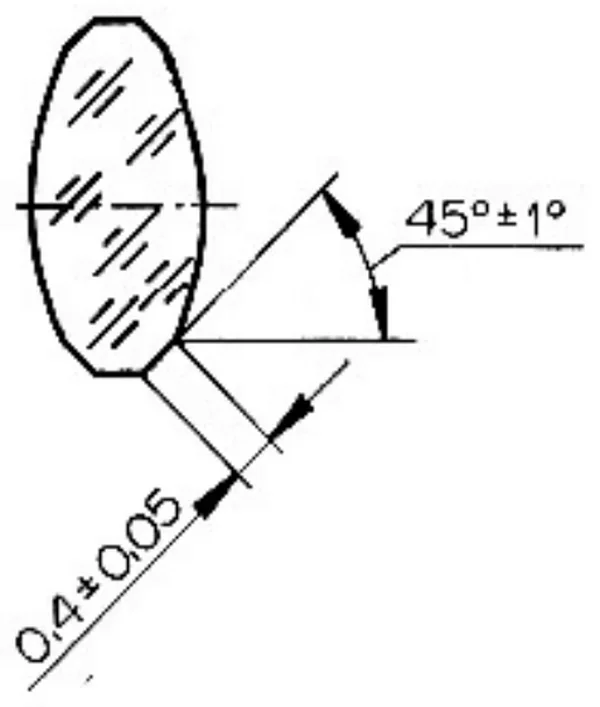

Poprawna odpowiedź "symetryczna" odnosi się do sposobu definiowania tolerancji w kontekście dokładności pomiaru kątów. Oznacza to, że odchylenia od wartości nominalnej są równomiernie rozłożone po obu stronach tej wartości. Na przykład, zapis kąta 45°±1° wskazuje, że akceptowane wartości to 44° i 46°, co pokazuje, że błąd może być zarówno w górę, jak i w dół o ten sam margines. To podejście jest istotne w wielu dziedzinach inżynierii, w tym w mechanice precyzyjnej, gdzie zachowanie odpowiednich kątów jest kluczowe dla funkcjonowania złożonych systemów. W praktyce, stosując tolerancje symetryczne, można zapewnić, że komponenty będą pasować do siebie, co jest kluczowe w procesach produkcyjnych i montażowych. Użycie symetrycznych tolerancji jest zgodne z normami ISO, które definiują wytyczne dotyczące pomiarów i tolerancji, co dodatkowo podkreśla znaczenie tego podejścia w branży.
Wybór odpowiedzi związanych z asimetrycznością tolerancji jest nieprawidłowy, ponieważ nie uwzględniają one kluczowych zasad dotyczących dokładności i precyzji pomiarów. Asymetryczna jednostronna tolerancja sugeruje, że odchylenie od wartości nominalnej może występować tylko w jedną stronę, co ogranicza dopuszczalne wartości i może prowadzić do sytuacji, gdzie część nie spełnia norm jakościowych. Takie podejście jest stosowane w specyficznych okolicznościach, ale w kontekście precyzyjnego pomiaru kątów jest niewłaściwe. Z kolei asymetryczna dwustronna tolerancja, mimo że teoretycznie może wydawać się logiczna, nie jest adekwatna w omawianym przypadku, ponieważ nie zapewnia równomiernego rozkładu tolerancji wokół wartości nominalnej. W kontekście standardów przemysłowych, np. norm ISO, tolerancje powinny być jednoznacznie zdefiniowane dla zapewnienia odpowiedniej jakości i wymienności produktów. Błędem myślowym jest również zrozumienie, że różne rodzaje tolerancji mogą być traktowane zamiennie, podczas gdy każde z podejść ma swoje specyficzne zastosowanie i ograniczenia. Dlatego kluczowe jest zrozumienie różnic między symetrią a asymetrią w kontekście tolerancji, co pomoże w podejmowaniu właściwych decyzji projektowych oraz w zapewnieniu wysokiej jakości produktów.
