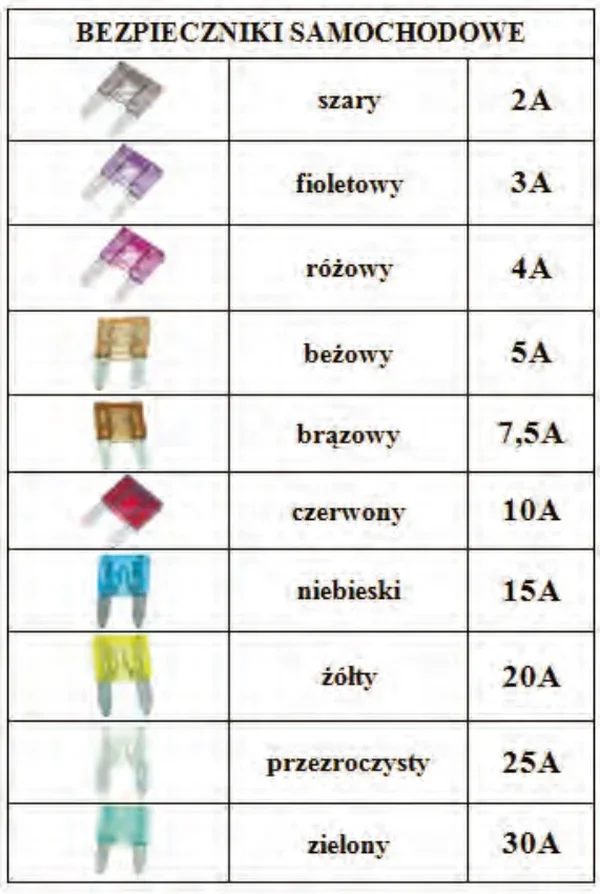

W celu zabezpieczenia przed przeciążeniem w obwodzie zasilania zamontowanego w pojeździe samochodowym zestawu elektroakustycznego o mocy znamionowej 2 x 25 W (RMS) + 2 x 15 W (RMS) i sprawności energetycznej 75% należy zastosować bezpiecznik samochodowy koloru
A. różowego.
B. beżowego.
C. czerwonego.
D. brązowego.
Pytanie z egzaminu CKE, październik 2016 (arkusz M.12-X-16.08).
Poprawna odpowiedź to kolor czerwony, który oznacza bezpiecznik o wartościach 10A, co jest zgodne z wymaganiami dla zabezpieczenia przed przeciążeniem w obwodzie elektrycznym. Aby obliczyć wymaganą wartość bezpiecznika, należy najpierw określić całkowitą moc zestawu elektroakustycznego. W tym przypadku mamy 2 x 25 W (RMS) + 2 x 15 W (RMS), co daje 80 W mocy znamionowej. Przy sprawności energetycznej wynoszącej 75%, moc pobierana z sieci wynosi około 106,67 W. Dla systemu o napięciu 12V, prąd wynosi około 8,89A. Dobierając bezpiecznik, należy wybrać wartość standardową, która jest wyższa od obliczonej. W praktyce oznacza to użycie bezpiecznika 10A, co jest zgodne z normami branżowymi oraz dobrymi praktykami w zakresie zabezpieczeń elektrycznych w pojazdach samochodowych. W przypadku stosowania niższych wartości bezpieczników, istnieje ryzyko ich przepalenia podczas normalnej pracy zestawu, co prowadzi do niepotrzebnych przerw w użytkowaniu urządzeń audio.
Odpowiedzi beżowy, różowy i brązowy nie są poprawne, ponieważ każdy z tych kolorów odpowiada innym wartościom bezpieczników, które są niewystarczające dla wymaganego prądu w tym obwodzie. Wybór złej wartości bezpiecznika może prowadzić do poważnych konsekwencji, takich jak uszkodzenie urządzenia elektroakustycznego lub nawet pożar w wyniku przegrzania przewodów. Beżowy bezpiecznik to zazwyczaj wartość 5A, co jest znacznie poniżej wymaganego prądu 8,89A. Bezpiecznik różowy, o wartości 7,5A, również nie jest wystarczający do obsługi mocy zestawu, co może prowadzić do jego zadziałania w sytuacjach, gdy zestaw pracuje na pełnej mocy. Natomiast brązowy bezpiecznik, o wartości 15A, może wydawać się bardziej odpowiedni, ale jego wartość przekracza zalecaną ochronę, co zwiększa ryzyko uszkodzenia podzespołów w razie przepięcia. Kluczowe jest, aby dobierać bezpieczniki zgodnie z rzeczywistym poborem prądu oraz stosować standardowe wartości, co zapewnia optymalne działanie układów elektrycznych i minimalizuje ryzyko awarii w instalacjach samochodowych.
