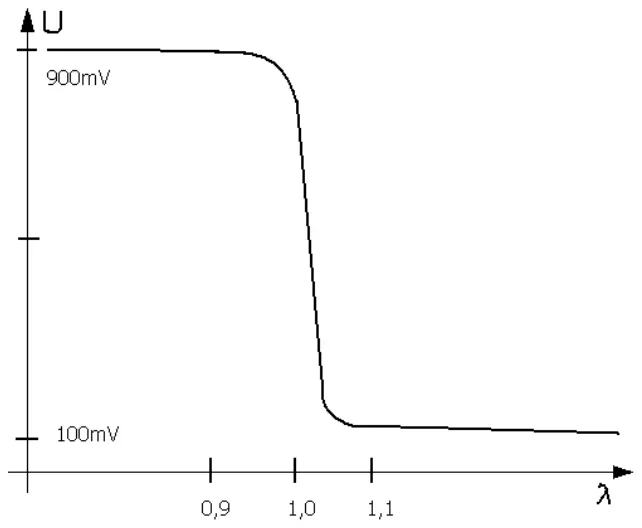

Na rysunku przedstawiono charakterystykę pracy czujnika
A. kąta otwarcia przepustnicy.
B. temperatury silnika.
C. prędkości obrotowej silnika.
D. zawartości tlenu.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz M.12-X-15.01).
Odpowiedź o zawartości tlenu jest poprawna, ponieważ charakterystyka przedstawiona na rysunku odnosi się do pracy sondy lambda, która jest kluczowym elementem systemów zarządzania silnikiem w pojazdach. Sonda lambda mierzy stosunek paliwa do powietrza w spalinach, co jest niezbędne dla optymalizacji procesu spalania. Wartość λ=1 oznacza idealną mieszankę stechiometryczną, co prowadzi do minimalizacji emisji spalin oraz maksymalizacji efektywności paliwowej. Sonda generuje napięcie w zależności od zawartości tlenu w spalinach; wzrost napięcia wskazuje na zubożoną mieszankę, podczas gdy spadek informuje o jej wzbogaceniu. Zastosowanie sond lambda zgodnie z dobrymi praktykami w motoryzacji oraz w standardach emisji spalin, takich jak Euro 6, jest niezbędne do spełnienia norm ekologicznych. Regularne sprawdzanie i kalibracja sondy lambda są kluczowe dla zachowania wydajności silnika oraz zmniejszenia negatywnego wpływu na środowisko.
Pomimo że odpowiadając na to pytanie, można uznać kąty otwarcia przepustnicy, zawartość tlenu, temperaturę silnika i prędkość obrotową silnika jako istotne parametry w pracy silnika, to jednak żadna z tych odpowiedzi nie odnosi się bezpośrednio do charakterystyki przedstawionej na rysunku. Odpowiedź o kącie otwarcia przepustnicy dotyczy mechanizmu regulacji powietrza dostarczanego do silnika, podczas gdy charakterystyka pracy sondy lambda skupia się na analizie spalin, a nie na bezpośrednich ustawieniach mechanicznych. Zawartość tlenu jest kluczowym parametrem, ale tylko w kontekście analizy spalin, a nie w odniesieniu do samych spalin. Podobnie, temperatura silnika i prędkość obrotowa silnika odnoszą się do ogólnych warunków pracy silnika, ale nie mają bezpośredniego związku z charakterystyką pracy czujnika. Błędne przypisanie tych parametrów do charakterystyki pracy czujnika może wynikać z mylnego podejścia do analizy zależności pomiędzy różnymi systemami w silniku. W rzeczywistości, zrozumienie, że sonda lambda działa na zasadzie pomiaru zawartości tlenu, jest kluczowe dla prawidłowej interpretacji jej charakterystyki i funkcji w systemie zarządzania silnikiem. Ignorowanie tej fundamentalnej zasady prowadzi do nieporozumień w temacie diagnostyki i regulacji pracy silnika.
