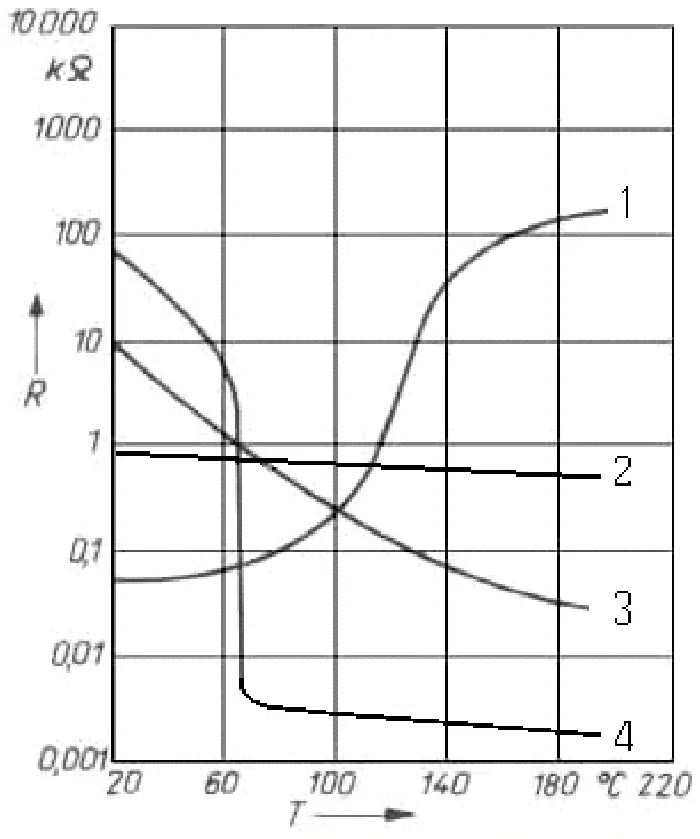

Określ na podstawie przedstawionych na rysunku charakterystyk rezystancyjno-temperaturowych podzespołów elektronicznych, który z nich należy zastosować w układzie sterowania jako termistor typu PTC.
A. 3.
B. 4.
C. 1.
D. 2.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz M.12-X-16.05).
Termistory PTC (Positive Temperature Coefficient) charakteryzują się tym, że ich rezystancja wzrasta wraz ze wzrostem temperatury. Wybrana odpowiedź numer 1 idealnie ilustruje tę cechę, jako że na wykresie przedstawiono wyraźny wzrost rezystancji przy wzrastającej temperaturze. W praktyce termistory PTC są szeroko stosowane w układach ograniczających prąd, w systemach przełączania i zabezpieczania obwodów przed przeciążeniem. Standardy branżowe rekomendują ich wykorzystanie w urządzeniach, gdzie wymagane jest automatyczne wyłączanie w przypadku nadmiernego wzrostu temperatury, co czyni je kluczowymi w zastosowaniach takich jak zasilacze, silniki elektryczne oraz w urządzeniach AGD. Warto również zauważyć, że termistory PTC mogą być wykorzystywane do detekcji temperatury w systemach pomiarowych, co podkreśla ich wszechstronność i znaczenie. Dobrą praktyką jest dobór odpowiedniego termistora PTC, który będzie odpowiadał specyfice aplikacji, oferując zarówno efektywność, jak i niezawodność.
Wybór błędnej odpowiedzi często wynika z niepełnego zrozumienia charakterystyki termistorów oraz ich zachowania w zależności od temperatury. Odpowiedzi, które nie pokazują wzrostu rezystancji w miarę wzrostu temperatury, nie mogą być termistorami PTC, ponieważ ich kluczową cechą jest dodatni współczynnik temperaturowy. Wiele osób myli termistory z innymi rodzajami elementów, takimi jak termistory NTC (Negative Temperature Coefficient), które działają na przeciwnej zasadzie – ich rezystancja maleje wraz ze wzrostem temperatury. To fundamentalne nieporozumienie prowadzi do niewłaściwego doboru komponentów w układach elektronicznych, co może skutkować nieprawidłowym działaniem całego systemu. Ponadto, często występuje błędne założenie, że każdy element wykazujący jakiekolwiek zmiany rezystancji w odpowiedzi na temperaturę może być użyty w roli termistora PTC, co jest mylne. Zrozumienie, że termistor PTC powinien spełniać określone kryteria, jest kluczowe dla ich efektywnego wykorzystania w praktycznych zastosowaniach. W branży elektroniki, nieprawidłowe zastosowanie takich elementów może prowadzić do awarii urządzeń, a nawet stanowić zagrożenie dla użytkowników. Dlatego istotne jest, aby inżynierowie dobrze rozumieli różnice między różnymi typami termistorów oraz ich odpowiednie zastosowania w projektach elektronicznych.
