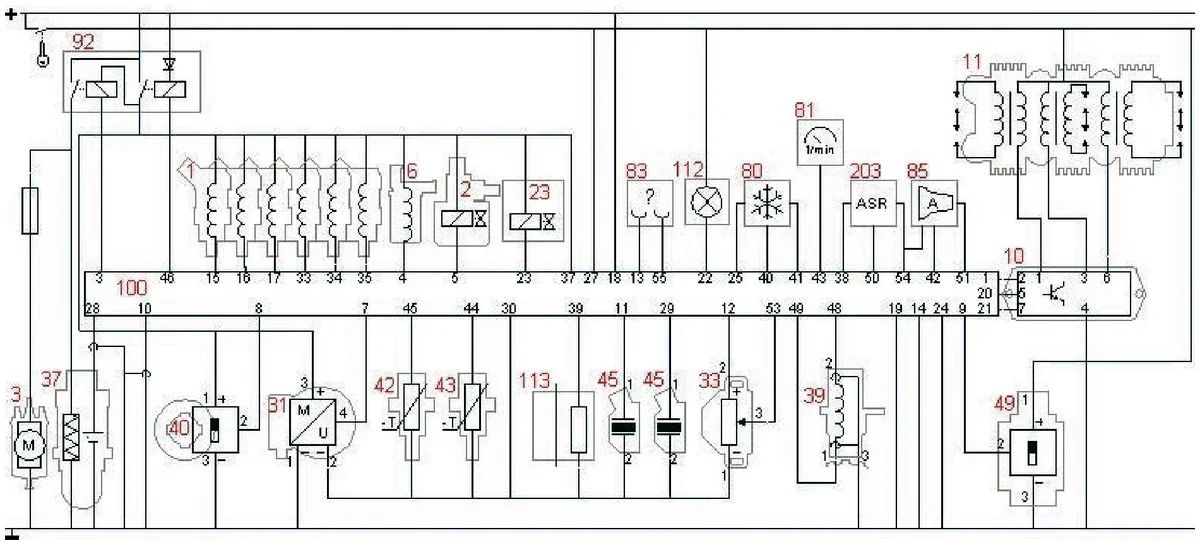

Którym numerem oznaczono na schemacie elektrycznym czujnik Halla na wałku rozrządu?
A. 11.
B. 31.
C. 40.
D. 39.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz M.12-X-16.01).
Czujnik Halla na wałku rozrządu to naprawdę ważny element w układzie zapłonowym w silnikach spalinowych. Odpowiada za dokładny pomiar pozycji wałka, co z kolei pozwala na prawidłowe działanie całego silnika. Jak widzisz oznaczenie numerem 40 na schemacie, to jest to miejsce, w którym czujnik się znajduje. Jego głównym zadaniem jest wysyłanie sygnału do ECU, informując je o tym, gdzie akurat znajduje się wałek. To jest kluczowe dla synchronizacji zapłonu i wtrysku paliwa. Jeśli czujnik działa prawidłowo, twój silnik będzie działać efektywnie i zgodnie z normami ekologicznymi. Jak coś się z nim dzieje, na przykład się zepsuje, to może być problem z uruchomieniem silnika, albo będzie on pracował nierówno. Dlatego dobrze jest wiedzieć, gdzie ten czujnik jest i jak działa, bo to naprawdę ułatwia diagnostykę i serwisowanie silników. Stosowanie czujników Halla, które spełniają odpowiednie parametry techniczne, to również dobra praktyka, bo zapewnia większą niezawodność całego układu elektronicznego w samochodzie.
Wybór numerów 11, 31 albo 39 jako oznaczeń dla czujnika Halla na wałku rozrządu pokazuje, że nie do końca rozumiesz, jak działają schematy elektryczne i jakie role odgrywają różne komponenty. Oznaczenie numerem 39 dotyczy wałka rozrządu, który jest ważny, ale to nie jest czujnik Halla. Wałek rozrządu otwiera i zamyka zawory w silniku, ale nie ma to nic wspólnego z bezpośrednim pomiarem. Numer 31 pewnie wybrałeś przez pomyłkę, bo odnosi się do innego elementu, który nie ma nic wspólnego z czujnikiem Halla. Z kolei numer 11 też nie pasuje, co pokazuje, jak łatwo można pomylić różne elementy na skomplikowanych schematach. Ważne jest, żeby dobrze rozumieć, co robi każdy z komponentów, bo błędne oznaczenie może prowadzić do kłopotów z diagnostyką i naprawami. Warto poświęcić chwilę na zapoznanie się z dokumentacją techniczną i schematami, żeby mieć jasność, jakie elementy i oznaczenia są odpowiednie dla konkretnego systemu, żeby potem nie mielić pojęć.
