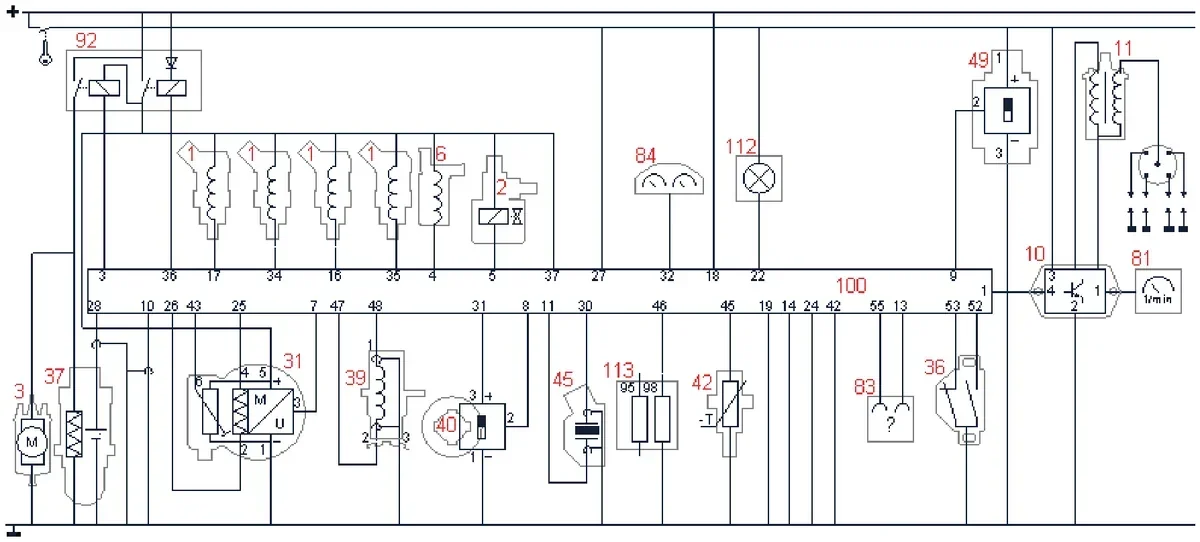

Numerem 37 na schemacie elektrycznym oznaczono czujnik
A. spalania stukowego.
B. temperatury.
C. tlenu.
D. Halla.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz M.12-X-16.05).
Czujnik tlenu, oznaczony numerem 37 na schemacie elektrycznym, odgrywa kluczową rolę w systemie zarządzania silnikiem pojazdów spalinowych. Jego głównym zadaniem jest pomiar stężenia tlenu w spalinach, co pozwala na optymalizację procesu spalania. Dzięki sygnałom z czujnika, jednostka sterująca silnikiem (ECU) może dostosować proporcje mieszanki paliwowo-powietrznej, co ma znaczący wpływ na wydajność silnika oraz emisję spalin. Przykładowo, w sytuacji, gdy czujnik wskazuje zbyt niską zawartość tlenu, ECU może zwiększyć dostarczanie paliwa, aby zapewnić odpowiednie spalanie. W przeciwnym wypadku, przy zbyt wysokim stężeniu tlenu, następuje redukcja ilości paliwa, co prowadzi do oszczędności paliwa i zmniejszenia emisji substancji szkodliwych. Warto także zauważyć, że czujniki tlenu są regularnie monitorowane i kalibrowane zgodnie z normami producentów, co zapewnia ich długotrwałą i niezawodną pracę. Spełniają one normy Euro dotyczące emisji spalin, co czyni je niezbędnym elementem współczesnych silników spalinowych.
Czujniki wymienione w pozostałych opcjach, takie jak czujnik Halla, czujnik temperatury czy czujnik spalania stukowego, pełnią inne, odrębne funkcje w systemach zarządzania silnikiem i nie są związane z pomiarem zawartości tlenu w spalinach. Czujnik Halla jest używany do pomiaru położenia wału korbowego lub rozrządu, co ma kluczowe znaczenie dla synchronizacji pracy silnika, ale nie ma wpływu na skład spalin. Z kolei czujnik temperatury monitoruje temperaturę płynów chłodzących lub powietrza dolotowego, co również nie dotyczy bezpośrednio analizy gazów spalinowych. Czujnik spalania stukowego detektuje wibracje generowane podczas nieprawidłowego spalania w cylindrze, co pozwala na odpowiednie dostosowanie zapłonu, ale także nie ma związku z pomiarem tlenu. Te pomyłki mogą wynikać z nieporozumienia co do funkcji poszczególnych czujników, co jest powszechne wśród osób, które nie są zaznajomione z zaawansowanymi systemami zarządzania silnikiem. Niezrozumienie roli czujnika tlenu w kontekście całego układu może prowadzić do błędnych wniosków i decyzji, co podkreśla znaczenie prawidłowego rozumienia funkcji każdego elementu w systemie pojazdu.
