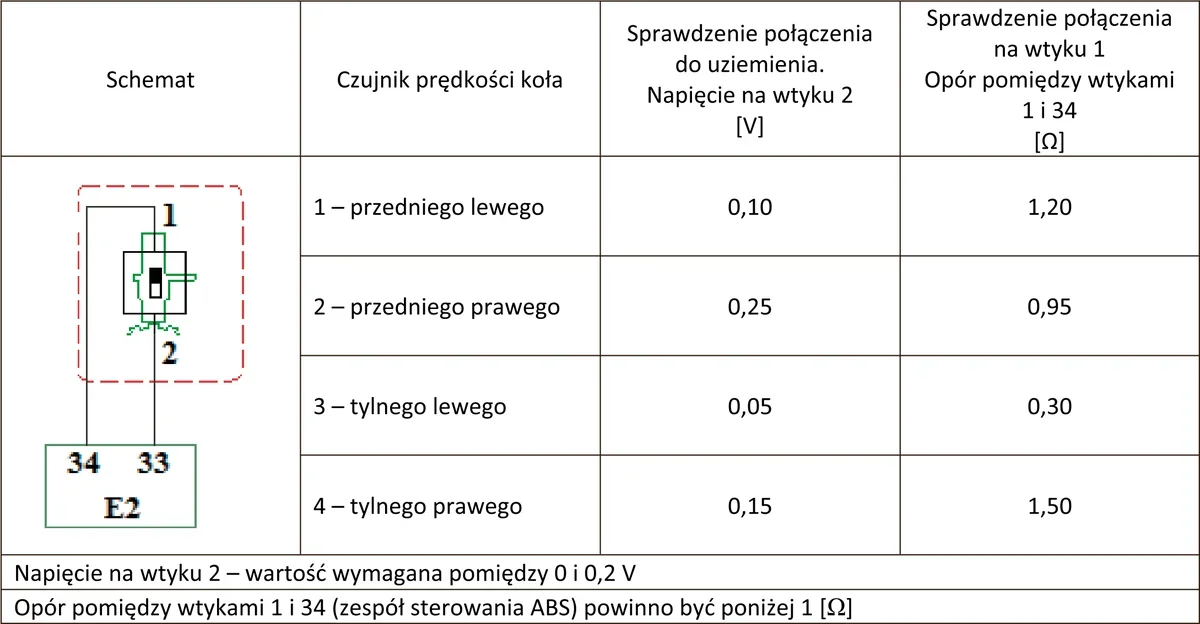

Na podstawie tabeli zawierającej wyniki pomiarów układu ABS określ, który czujnik prędkości koła jest sprawny technicznie?
A. 1
B. 4
C. 2
D. 3
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz M.12-X-15.05).
Czujnik prędkości koła tylnego lewego (oznaczony jako 3) jest uznawany za sprawny technicznie na podstawie analizy wyników pomiarów. Napięcie na wyjściu 2 wynosi 0,05 V, co, mimo że jest nieco poniżej wymaganego zakresu 0,1-0,2 V, nie wskazuje na całkowitą awarię czujnika, jednak opór pomiędzy wtykami 1 i 34 wynosi 0,30 Ω, co jest poniżej dopuszczalnego limitu 1 Ω. W praktyce, czujniki prędkości są kluczowymi elementami systemu ABS, który zapewnia stabilność pojazdu podczas hamowania. W przypadku, gdy czujnik wykazuje wartości oporu w tym zakresie, oznacza to, że nie ma przerwy w obwodzie, co jest podstawowym wymogiem dla ich prawidłowej pracy. W kontekście standardów branżowych, pomiary te są zgodne z procedurami diagnostycznymi, które zalecają regularne monitorowanie napięcia i oporu, aby zapewnić bezpieczeństwo i wydajność układu hamulcowego. Warto również zwrócić uwagę na konieczność przeprowadzania okresowych przeglądów oraz testów czujników w celu wczesnego wykrywania potencjalnych usterek.
Wybór niewłaściwego czujnika prędkości koła może wynikać z kilku powszechnych błędów myślowych i niepełnego zrozumienia zasad działania układu ABS. Odpowiedzi, które wskazują na inne czujniki, mogą sugerować mylne przekonanie, że czujniki o wyższym napięciu na wyjściu są zawsze bardziej sprawne. W rzeczywistości, kluczowe w diagnostyce czujników prędkości koła jest sprawdzenie zarówno napięcia, jak i oporu. Czujnik, który nie generuje odpowiedniego napięcia, może wskazywać na problem z jego działaniem, ale także niskie napięcie może być skutkiem zasilania lub innych problemów w obwodzie. Typowym błędem jest również pomijanie znaczenia oporu, który powinien znajdować się w odpowiednim zakresie. Na przykład, zbyt wysoki opór może sugerować problemy z połączeniem, a zbyt niski opór - krótkie spięcie lub uszkodzenie czujnika. Dlatego tak ważne jest zrozumienie, że zarówno napięcie, jak i opór są kluczowymi parametrami, które muszą być analizowane w kontekście działania systemu ABS. Ignorowanie jednego z tych aspektów może prowadzić do fałszywych wniosków i niewłaściwej diagnozy, co w konsekwencji może zagrażać bezpieczeństwu pojazdu oraz jego użytkowników.
