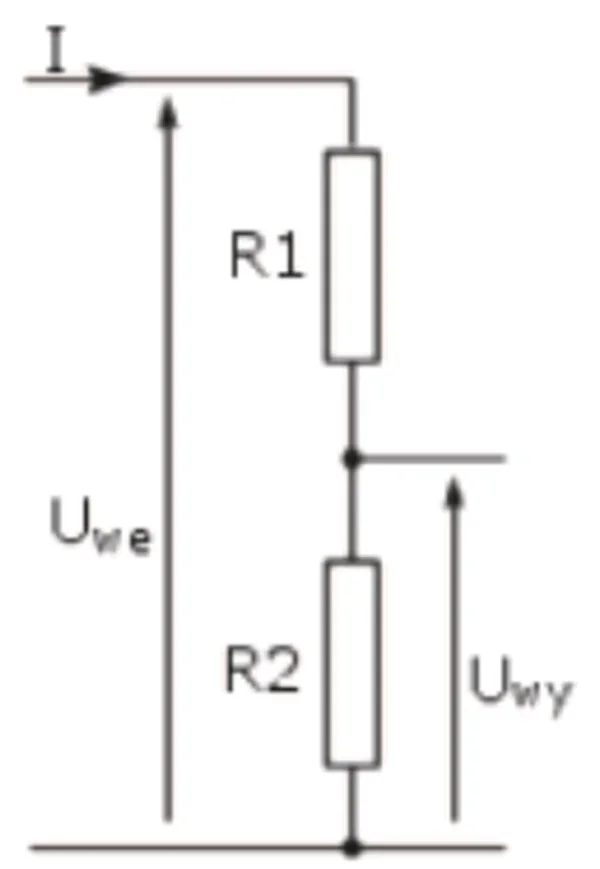

W układzie przedstawionym na rysunku napięcie wejściowe Uwe = 12 V. Jeśli R1 = 200 Ω, a R2 = 100 Ω, to wartość napięcia wyjściowego Uwy jest równa
A. 4 V
B. 9 V
C. 8 V
D. 3 V
Pytanie z egzaminu CKE, czerwiec 2013 (arkusz M.12-X-13.05).
Obliczając napięcie wyjściowe UWY w dzielniku napięcia, korzystamy z wzoru: UWY = UWE * R₂ / (R₁ + R₂). W tym przypadku mamy UWE = 12 V, R₁ = 200 Ω, i R₂ = 100 Ω. Po podstawieniu wartości do wzoru dostajemy: UWY = 12 * 100 / (200 + 100) = 4 V. Wydaje mi się, że zrozumienie dzielnika napięcia jest naprawdę ważne, bo ma to sporo zastosowań w inżynierii. Na przykład w projektowaniu różnych układów elektronicznych, gdzie musimy dostosować napięcie do komponentów, co jest kluczowe, aby nie uszkodzić wrażliwych elementów. Staraj się też zawsze używać odpowiednich wartości rezystorów, bo to pomaga w stabilności układu i zapewnia, że nie będzie niepotrzebnych problemów. Wiedza o dzielnikach napięcia jest niezbędna, jeśli chcesz zrozumieć bardziej skomplikowane systemy elektroniczne, jak wzmacniacze czy filtry.
Jeśli wybrałeś inną odpowiedź niż 4 V, to mogło być kilka typowych błędów w logicznym myśleniu. Na przykład, czasami ludzie myślą, że UWY można obliczyć jako różnicę między napięciem wejściowym a napięciem na jednym z rezystorów, ale to nie tak działa. A tak naprawdę napięcie wyjściowe zależy od proporcji rezystorów w układzie, a nie tylko od napięcia wejściowego. Warto też uważać na jednostki, bo ich pominięcie może prowadzić do błędnych wyników. Niekiedy błędne odpowiedzi wynikają z tego, że nie rozumiemy, jak działa dzielnik napięcia. Zasada jest prosta - napięcie dzieli się według wartości rezystorów. Zdarza się też pomylić wartości R₁ i R₂, co oczywiście daje błędne wyniki. Nie zrozumienie tych podstawowych rzeczy może naprawdę wpłynąć na to, co obliczysz, dlatego warto przed rozwiązaniem zadań z dzielników napięcia przestudiować zasady, bo to może pomóc w przyszłości.
