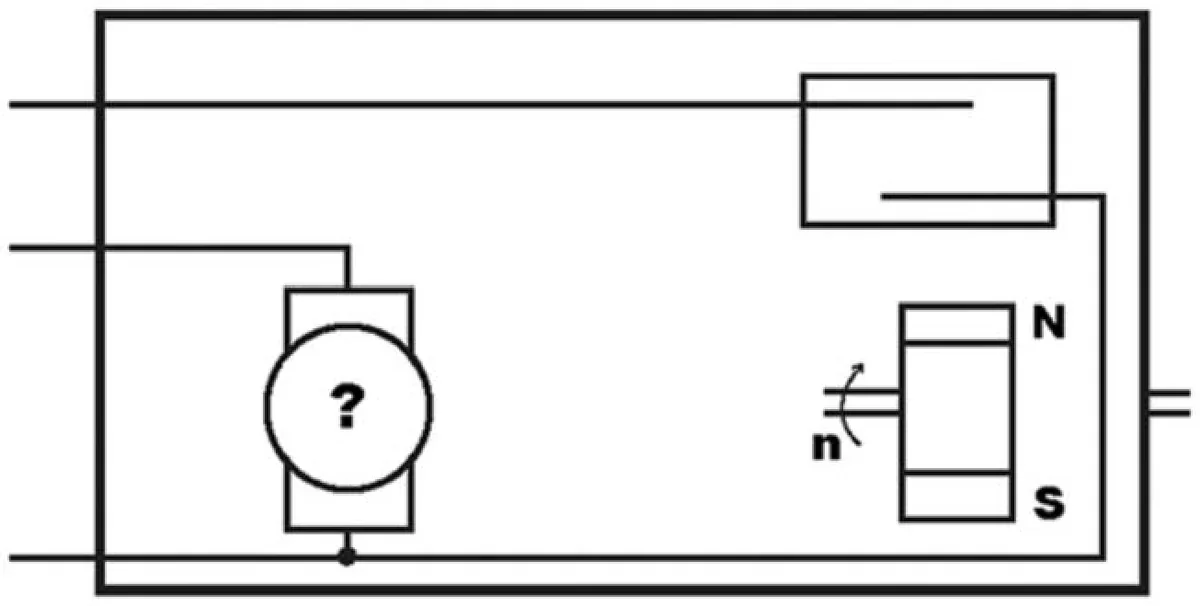

Który element instalacji elektrycznej nawiewu powietrza oznaczono na rysunku znakiem zapytania?
A. Amperomierz.
B. Prądnicę.
C. Regulator napięcia.
D. Silnik prądu stałego.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz M.12-X-15.01).
Na tym rysunku widzisz element z symbolem silnika prądu stałego, co od razu rzuca się w oczy, bo ten symbol jest dość charakterystyczny w schematach elektrycznych. Silniki prądu stałego są super przydatne w różnych urządzeniach, na przykład w systemach wentylacji. Dzięki nim można fajnie kontrolować prędkość obrotową, co sprawia, że wentylacja działa znacznie lepiej. Z mojego doświadczenia wiem, że ich stosowanie w instalacjach elektrycznych to dobry pomysł, bo pomagają zaoszczędzić energię i lepiej zarządzać przepływem powietrza. Oprócz tego istnieje kilka rodzajów silników prądu stałego, takich jak komutatorowe czy bezszczotkowe, które można wybierać w zależności od potrzeb, co pokazuje, jak elastyczne są te rozwiązania.
Wydaje mi się, że wybór odpowiedzi, która nie dotyczy silnika prądu stałego, świadczy o jakimś nieporozumieniu z podstawowymi elementami instalacji elektrycznych. Regulator napięcia na przykład, może wyglądać jak coś sensownego w kontekście elektryki, bo jego rola to kontrolowanie napięcia, ale nie ma on nic wspólnego z napędem wentylatorów. Amperomierz to w ogóle nie to, bo on tylko mierzy natężenie prądu, a nie generuje go. Prądnica też się nie łapie, bo ona produkować energię elektryczną, a nie napędza wentylacji. Takie pomyłki często wynikają z mylenia funkcji różnych elementów i braku zrozumienia ich ról w schematach. Warto by było przyjrzeć się podstawowym symbolom i ich zastosowaniem w praktyce, to na pewno pomoże w lepszym rozumieniu instalacji elektrycznych.
