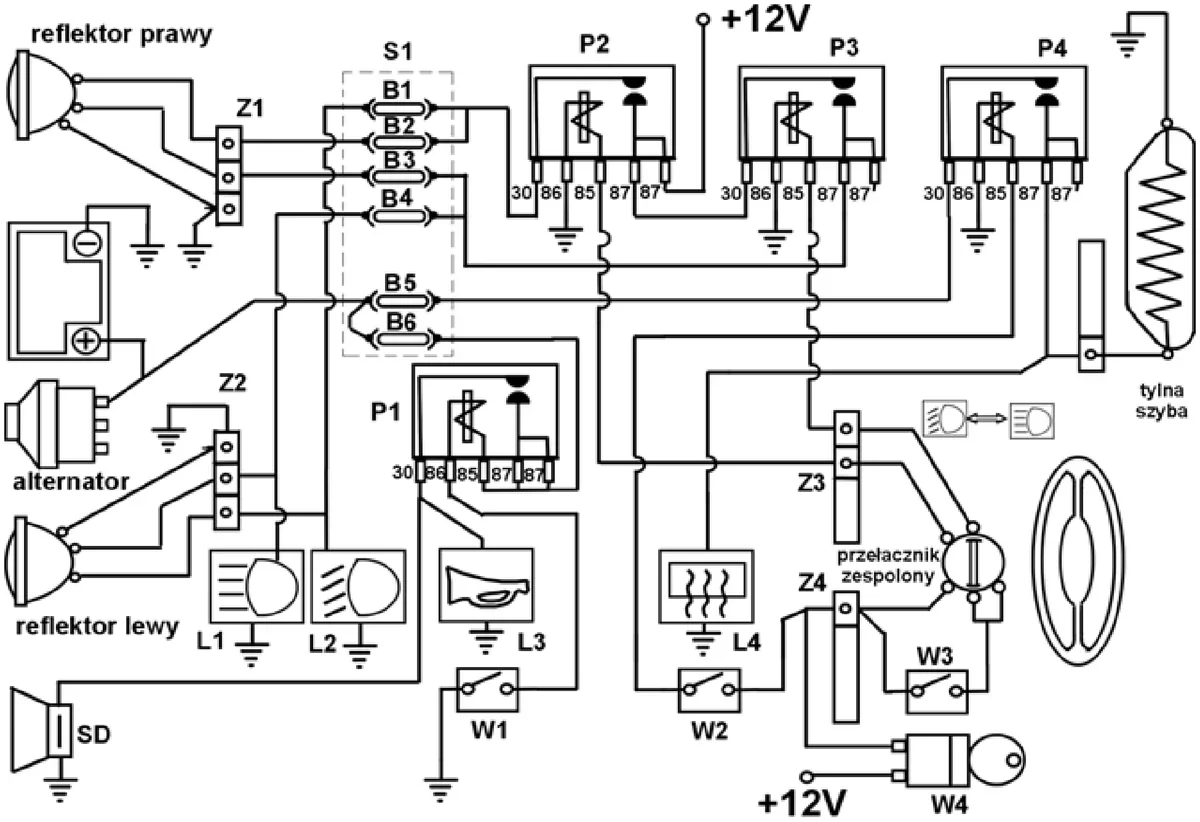

Elementy oznaczone symbolami SD, P1, L3 i W1 to części obwodu.
A. Świateł drogowych.
B. Ogrzewania szyby tylnej.
C. Świateł mijania.
D. Sygnału dźwiękowego.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz M.12-X-15.01).
Odpowiedź "Sygnału dźwiękowego" jest prawidłowa, ponieważ symbol SD w schematach elektrycznych samochodów reprezentuje klakson, który jest kluczowym elementem systemu sygnalizacji dźwiękowej. W kontekście pojazdów, klakson pełni istotną rolę w zapewnieniu bezpieczeństwa na drodze, umożliwiając kierowcom zwrócenie uwagi innych uczestników ruchu. W zgodzie z normami branżowymi, takimi jak ISO 2575, odpowiednie oznaczenia symboli elektrycznych są istotne dla jednoznacznego zrozumienia schematów. Zrozumienie symboliki jest kluczowe dla techników i inżynierów, którzy pracują nad naprawą i konserwacją systemów elektrycznych w pojazdach. Przykładem praktycznym może być sytuacja, gdy technik naprawia system dźwiękowy i musi zidentyfikować kluczowe komponenty, takie jak przekaźnik, by przeprowadzić skuteczną diagnozę. Wiedza na temat oznaczeń i ich funkcji pozwala na szybsze i bardziej efektywne naprawy, co w efekcie pozytywnie wpływa na bezpieczeństwo użytkowników dróg.
Wybór odpowiedzi związanej z "Ogrzewaniem szyby tylnej", "Światłami mijania" lub "Światłami drogowymi" wskazuje na nieporozumienie dotyczące symboliki stosowanej w schematach elektrycznych pojazdów. Kluczowym błędem jest mylenie różnych systemów i ich funkcji. Ogrzewanie szyby tylnej, reprezentowane przez inne symbole, ma na celu poprawę widoczności w trudnych warunkach atmosferycznych, ale nie ma związku z sygnałem dźwiękowym. Z kolei światła mijania i światła drogowe są elementami odpowiadającymi za oświetlenie drogi i regulowane są przez inne mechanizmy. Takie nieporozumienia mogą prowadzić do poważnych błędów w diagnostyce i naprawach, co z kolei wpływa na bezpieczeństwo użytkowania pojazdów. Ważne jest, aby zrozumieć, że niektóre symbole są specyficzne dla określonych funkcji i nie można ich mylić. Przykładowo, różnorodność symboli P1, L3 i W1, którymi posługują się inżynierowie, ma swoje ścisłe definicje w kontekście standardów branżowych, takich jak ISO 7000, które określają, jak powinny wyglądać schematy elektryczne. Właściwe zrozumienie tych symboli jest kluczowe w celu uniknięcia błędów przy naprawach i konserwacji pojazdów, co w konsekwencji wpływa na bezpieczeństwo na drogach.
