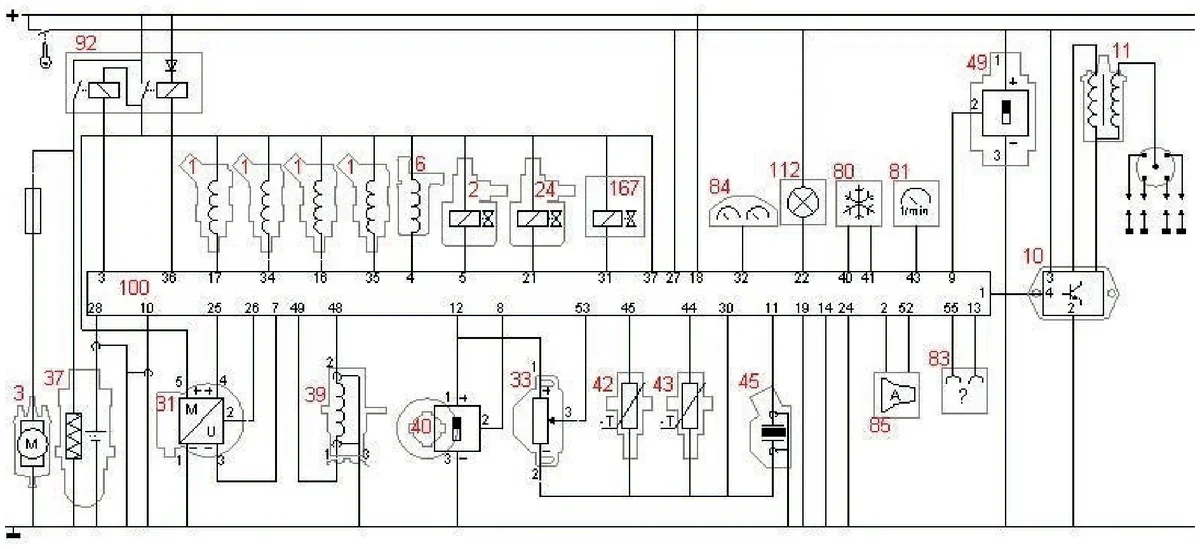

Którym numerem oznaczono na schemacie elektrycznym gniazdo diagnostyczne ODB?
A. 11.
B. 84.
C. 83.
D. 31.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz M.12-X-16.01).
Gniazdo diagnostyczne OBD, oznaczone numerem 83, jest kluczowym elementem w diagnostyce pojazdów. OBD, czyli On-Board Diagnostics, to system, który monitoruje wydajność silnika oraz innych podzespołów, umożliwiając wykrywanie usterek i diagnozowanie problemów. Numeracja gniazd diagnostycznych jest ściśle określona w dokumentacji producenta oraz zgodna z normami branżowymi. Wiedza na temat lokalizacji gniazda diagnostycznego jest niezbędna dla techników samochodowych, ponieważ podłączenie odpowiedniego urządzenia diagnostycznego do gniazda OBD pozwala na odczyt kodów błędów oraz parametrów pracy pojazdu. Zastosowanie gniazda OBD w praktyce pozwala na szybsze i dokładniejsze diagnozowanie usterek, co znacząco obniża koszty napraw oraz zwiększa efektywność pracy warsztatów. Zrozumienie schematów elektrycznych, takich jak ten dotyczący gniazda OBD, jest podstawą w pracy każdego specjalisty zajmującego się diagnostyką elektryczną pojazdów.
Wybór niewłaściwego numeru gniazda diagnostycznego OBD może prowadzić do poważnych nieporozumień w diagnostyce pojazdów. Oznaczenie gniazda jako 31, 11 czy 84 jest błędne, ponieważ każda z tych opcji nie odpowiada standardowemu przypisaniu numerów w schematach elektrycznych. OBD, będąc systemem intensywnie stosowanym w nowoczesnych pojazdach, wymaga znajomości specyficznych standardów, takich jak norma ISO 15031, która określa, jak powinny być oznaczane złącza diagnostyczne. Wybierając 31, można pomylić gniazdo z innymi złączami, które nie mają nic wspólnego z diagnostyką, co może prowadzić do podłączenia niewłaściwego urządzenia. Odpowiedź 11 również nie ma podstaw w standardach, ponieważ ten numer nie jest przypisany do gniazda OBD w żadnym powszechnie uznawanym schemacie. Natomiast 84, mimo że może wydawać się atrakcyjną opcją, jest również niepoprawne. Takie błędy są często wynikiem braku znajomości dokumentacji technicznej pojazdu oraz ogólnych zasad obowiązujących w branży motoryzacyjnej. Właściwe rozumienie schematów i standardów jest kluczowe dla poprawnego diagnozowania usterek, co może znacznie obniżyć ryzyko popełnienia kosztownych błędów w warsztacie.
