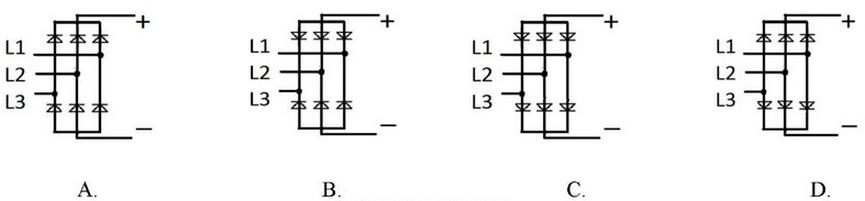

Na którym rysunku przedstawiono mostek prostowniczy zmontowany z dyskretnych elementów półprzewodnikowych?
Mostek prostowniczy zmontowany z dyskretnych elementów półprzewodnikowych, który przedstawiony jest na rysunku A, to układ o kluczowym znaczeniu w elektronice, umożliwiający przekształcenie prądu przemiennego (AC) na prąd stały (DC). Działanie mostka Graetza opiera się na zastosowaniu czterech diod, które są odpowiednio połączone. W rezultacie, mostek ten może prostować prąd w obydwu półokresach, co czyni go bardzo efektywnym w zastosowaniach, takich jak zasilacze czy układy ładowania akumulatorów. Zastosowanie mostków prostowniczych z dyskretnych elementów półprzewodnikowych jest powszechne w branży elektronicznej, gdzie jakość prostowania prądu ma kluczowe znaczenie dla stabilności zasilania. Użycie diod o wysokiej wydajności, takich jak diody Schottky'ego, może dodatkowo zwiększyć efektywność, zmniejszając straty energii związane z przełączaniem. W związku z tym, znajomość konstrukcji i działania mostków prostowniczych jest istotna dla inżynierów pracujących nad systemami zasilania oraz dla projektantów elektroniki.
Mostek prostowniczy to układ, który może być mylony z różnymi konfiguracjami diod. Odpowiedzi, które nie przedstawiają właściwego połączenia diod, wskazują na brak zrozumienia podstawowych zasad działania mostka prostowniczego. Ważne jest, aby zrozumieć, że tylko odpowiednie połączenie czterech diod w układzie mostka Graetza pozwala na skuteczne prostowanie prądu przemiennego na prąd stały. Inne konfiguracje diod mogą działać jako prostowniki, ale nie w sposób umożliwiający pełne prostowanie obu półokresów napięcia. Typowym błędem jest mylenie mostka prostowniczego z układami jednofazowymi, które nie wykorzystują pełnej mocy przesyłanego prądu. Dodatkowo, w przypadku niepoprawnych odpowiedzi, mogą pojawić się również nieporozumienia dotyczące zastosowania diod w innych układach, takich jak filtry lub stabilizatory. Każda z tych konfiguracji wymaga innej analizy i zrozumienia ich właściwości oraz zastosowań. Dopiero znajomość tych podstawowych różnic pozwala na świadome projektowanie układów elektronicznych i unikanie typowych pułapek myślowych, które mogą prowadzić do błędnych wniosków.
