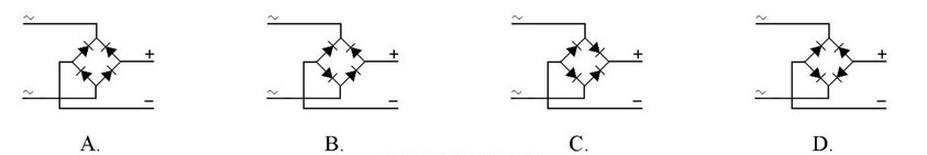

Na którym rysunku przedstawiono prawidłowo zmontowany z dyskretnych elementów półprzewodnikowych mostek Graetza?
Mostek Graetza to kluczowy układ prostowniczy w elektronice, który umożliwia przekształcanie napięcia przemiennego na napięcie stałe. W poprawnej odpowiedzi C diody są ułożone w sposób, który zapewnia, że podczas każdej połowy cyklu przemiennego przewodzą dwie diody. Ta konfiguracja pozwala na pełne wyprostowanie napięcia, co oznacza, że niezależnie od kierunku przepływu prądu w obwodzie, zawsze będzie on kierowany do wyjścia w jedną stronę. W praktyce, mostek Graetza jest powszechnie stosowany w zasilaczach, gdzie wymagana jest stabilizacja napięcia do zasilania urządzeń elektronicznych. Ważne jest, aby diody były dobrane pod kątem ich parametrów elektrycznych, takich jak prąd i napięcie przebicia, aby zapewnić niezawodność układu. Ponadto, w zastosowaniach przemysłowych, mostki Graetza są kluczowe w układach konwersji energii, w tym w falownikach oraz systemach zasilania awaryjnego, gdzie stabilność i efektywność są niezbędne.
Analizując pozostałe odpowiedzi, można zauważyć, że błędne konfiguracje diod prowadzą do nieprawidłowego działania mostka Graetza. W układach A, B i D diody są źle połączone, co powoduje, że podczas jednej połówki cyklu przemiennego nie będą przewodzić właściwe diody. Na przykład, w przypadku rysunku A, dwa z czterech połączeń diod są wyprowadzone w złym kierunku, co uniemożliwia uzyskanie napięcia stałego na wyjściu. Ważne jest, aby podczas projektowania układów prostowniczych zrozumieć, że nieprawidłowe połączenie diod nie tylko uniemożliwia ich prawidłowe działanie, ale może również prowadzić do uszkodzenia komponentów. Często popełniane błędy myślowe obejmują mylenie kierunku przepływu prądu oraz niewłaściwe dobieranie diod do aplikacji, co skutkuje ich niewłaściwą pracą. Przykładowo, w topologii mostka Graetza kluczowe jest, aby dwie diody były zawsze przewodzące w każdym cyklu, co jest osiągane tylko w poprawnej konfiguracji układu. Dlatego przed przystąpieniem do implementacji mostka Graetza, należy starannie analizować schematy oraz zwracać uwagę na szczegóły połączeń diod.
