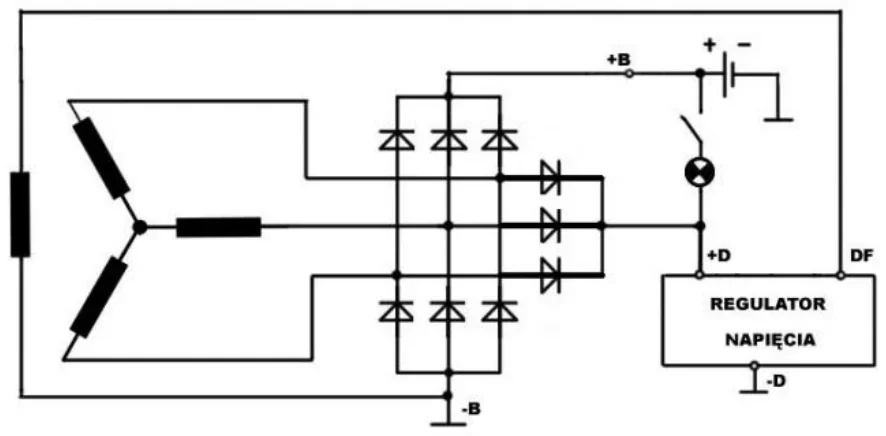

Na schemacie przedstawiono
A. alternator.
B. układ zapłonowy.
C. układ sterowania wentylatora.
D. rozrusznik.
Pytanie z egzaminu CKE, styczeń 2021 (arkusz M.12-SG-21.01).
Alternator to kluczowy komponent w systemie zasilania pojazdu, odpowiedzialny za generowanie prądu elektrycznego do zasilania wszystkich układów elektronicznych oraz ładowania akumulatora. Schemat przedstawiony w pytaniu ukazuje charakterystyczne cechy alternatora, takie jak trzy uzwojenia stojana połączone w układzie gwiazdy oraz prostownik sześciopulsowy. W przypadku alternatorów, ważna jest ich zdolność do dostosowywania napięcia wyjściowego, co umożliwia regulator napięcia. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie niezawodności i efektywności energetycznej alternatorów w nowoczesnych pojazdach. W praktyce, alternatory są używane nie tylko w samochodach osobowych, ale także w ciężarówkach, statkach i różnego rodzaju maszynach przemysłowych. Zastosowanie odpowiednich materiałów i technologii produkcji, takich jak zastosowanie magnesów trwałych czy nowoczesnych diod prostowniczych, przyczynia się do zwiększenia ich wydajności i długowieczności.
Układ sterowania wentylatora, rozrusznik oraz układ zapłonowy to komponenty, które pełnią różne funkcje w pojazdach, ale nie są związane z przedstawionym schematem. Układ sterowania wentylatora odpowiada za regulację pracy wentylatora chłodzenia silnika, co jest istotne dla utrzymania optymalnej temperatury pracy jednostki napędowej. Rozrusznik jest odpowiedzialny za uruchamianie silnika, poprzez przekształcanie energii elektrycznej z akumulatora na energię mechaniczną, co nie ma nic wspólnego z generowaniem energii elektrycznej, jak to robi alternator. Układ zapłonowy, z kolei, odpowiedzialny jest za generowanie iskry, która zapala mieszankę paliwowo-powietrzną w silniku spalinowym. Wszystkie te systemy różnią się zasadniczo od funkcji alternatora. Często mylone są przez osoby, które nie mają wystarczającej wiedzy na temat budowy i działania tych układów, co prowadzi do błędnych wniosków o ich funkcjonalności. Kluczowe jest zrozumienie, że alternator nie tylko produkuje prąd, ale także zarządza jego przepływem, co jest istotne dla prawidłowego działania całego systemu elektrycznego pojazdu. Zrozumienie różnic między tymi komponentami jest kluczowe dla właściwej diagnostyki i naprawy układów elektrycznych w pojazdach.
