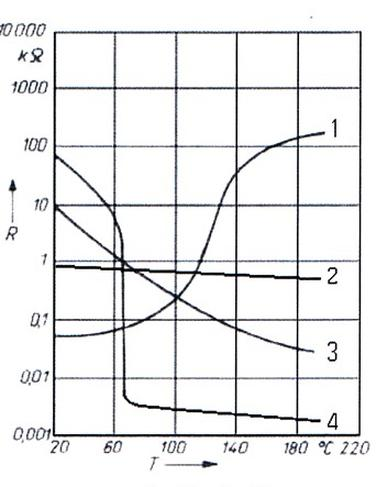

Określ na podstawie przedstawionych na rysunku charakterystyk rezystancyjno-temperaturowych podzespołów elektronicznych, który z nich należy zastosować w układzie sterowania, jako termistor typu PTC.
Termistory PTC, czyli termistory o dodatnim współczynniku temperaturowym, charakteryzują się tym, że ich rezystancja wzrasta w miarę wzrostu temperatury. Odpowiedź numer 1 odnosi się dokładnie do tej zasady, ponieważ wykres przedstawia typową charakterystykę dla termistorów PTC. W praktyce termistory PTC są powszechnie wykorzystywane jako elementy zabezpieczające w obwodach elektrycznych, gdzie ich właściwości pozwalają na automatyczne wyłączanie układów w przypadku nadmiernego wzrostu temperatury. Na przykład, w układach grzewczych, termistory PTC mogą być używane do monitorowania i regulacji temperatury, co zwiększa efektywność i bezpieczeństwo systemu. Ważne jest, aby w projektach inżynieryjnych stosować odpowiednie standardy, takie jak IEC 60730, które określają minimalne wymagania dla urządzeń automatyki domowej, oraz pamiętać o doborze komponentów zgodnych z normami, aby zapewnić ich niezawodność i trwałość.
Wybór nieprawidłowej odpowiedzi może wynikać z niepełnego zrozumienia charakterystyk rezystancyjno-temperaturowych różnych typów termistorów. Często myli się termistory PTC z termistorami NTC (Negative Temperature Coefficient), które działają na przeciwnej zasadzie, tj. ich rezystancja maleje wraz ze wzrostem temperatury. Zrozumienie tych różnic jest kluczowe dla poprawnego doboru komponentów w układach elektronicznych. Inna możliwa przyczyna błędnych odpowiedzi to ignorowanie kształtu wykresu, który powinien wskazywać na charakterystykę PTC. Stąd, wybierając inną charakterystykę, użytkownik może popełnić błąd w ocenie, bazując na mylnych założeniach dotyczących ogólnych zasad działania termistorów. Ponadto, brak znajomości zastosowań termistorów PTC w praktyce, takich jak ich rola w obwodach ochronnych, może prowadzić do nieporozumień. Ważne jest, aby przed podjęciem decyzji zwrócić uwagę na konkretne zastosowanie oraz specyfikację techniczną komponentów, aby uniknąć sytuacji, gdzie niewłaściwy element prowadzi do awarii całego systemu. Zrozumienie specyfiki termistorów oraz ich charakterystyk jest niezbędne dla inżynierów zajmujących się projektowaniem i wdrażaniem systemów elektronicznych.
