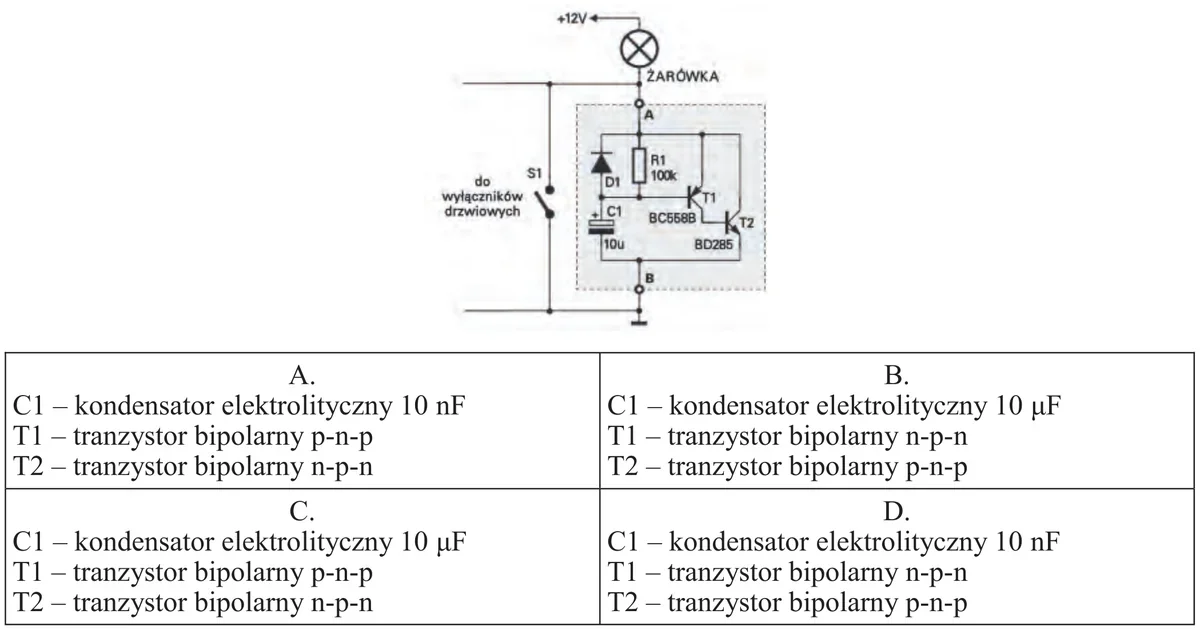

Na schemacie układu opóźniającego wyłączenie oświetlenia wnętrza pojazdu zastosowano elementy elektroniczne oznaczone jako C1, T1 i T2. Zidentyfikuj poszczególne elementy elektroniczne.
A.
D.
B.
C.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.12-X-17.01).
Odpowiedź C jest poprawna, ponieważ poprawnie identyfikuje elementy elektroniczne w układzie opóźniającym wyłączenie oświetlenia wnętrza pojazdu. C1, jako kondensator elektrolityczny o pojemności 10 μF, pełni kluczową rolę w tym układzie, gromadząc ładunek elektryczny, który następnie kontroluje czas opóźnienia wyłączenia światła. Kondensatory elektrolityczne są powszechnie stosowane w takich aplikacjach, ponieważ umożliwiają przechowywanie energii na krótkie okresy, co jest niezbędne dla działania systemów opóźniających. T1 i T2 to tranzystory bipolarny, odpowiednio p-n-p i n-p-n, które działają jako przełączniki w tym obwodzie. Tranzystory p-n-p i n-p-n są kluczowymi komponentami w elektronice, stosowanymi w wielu aplikacjach, od wzmacniaczy po układy cyfrowe. Zrozumienie działania tych elementów jest istotne dla projektowania bardziej zaawansowanych systemów elektronicznych w pojazdach, które wymagają precyzyjnego zarządzania energią i sygnałami.
Podczas analizy odpowiedzi, warto zauważyć kilka kluczowych błędów, które mogły wpłynąć na wybór niewłaściwej odpowiedzi. Elementy elektroniczne, takie jak kondensatory i tranzystory, mają wyraźne funkcje, które muszą być zrozumiane w kontekście ich działania w obwodach elektronicznych. C1 jako kondensator elektrolityczny jest odpowiedzialny za przechowywanie energii, a jego pojemność 10 μF jest kluczowa dla uzyskania odpowiedniego opóźnienia w wyłączeniu oświetlenia. Zrozumienie, że kondensator gromadzi ładunek elektryczny, jest kluczowe dla zrozumienia jego roli w tym układzie. Wiele osób może mylnie zidentyfikować C1 jako inny typ kondensatora, co prowadzi do niepoprawnych odpowiedzi. Konsekwentne mieszanie typów tranzystorów p-n-p i n-p-n, szczególnie w kontekście ich zastosowania w obwodach, może prowadzić do dalszych nieporozumień. Tranzystory p-n-p mają inny sposób działania w porównaniu do n-p-n, co jest kluczowe dla zrozumienia, jak kontrolują one przepływ prądu w układzie. Ignorując te różnice, można łatwo pomylić ich funkcje i zastosowania. W elektronice, zrozumienie podstawowych zasad działania elementów jest niezbędne, aby prawidłowo ocenić i zrozumieć złożoność układów elektronicznych, co jest kluczowe w pracy inżynierów i techników w branży motoryzacyjnej.
