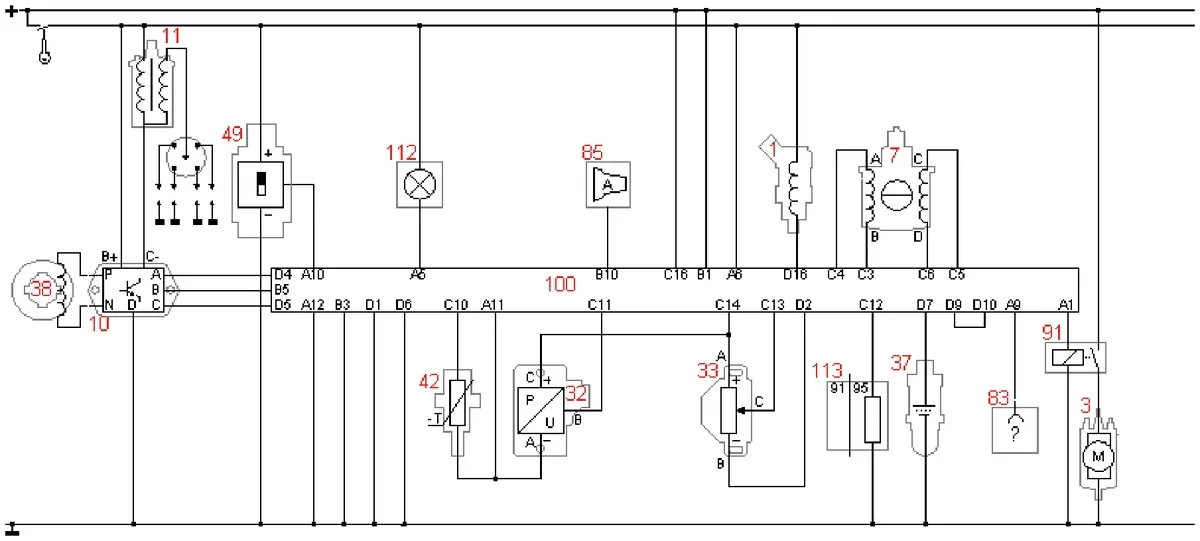

Aby dokonać kontrolnego pomiaru napięcia zasilania czujnika położenia przepustnicy, woltomierz należy podłączyć pomiędzy masę a zacisk zasilania elementu oznaczonego na schemacie numerem
A. 11
B. 10
C. 49
D. 33
Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.12-X-17.01).
Poprawna odpowiedź to 33, ponieważ oznacza ona zacisk zasilania czujnika położenia przepustnicy. Aby skutecznie przeprowadzić kontrolny pomiar napięcia zasilania, woltomierz musi być podłączony pomiędzy masę a odpowiedni zacisk zasilający. Pomiar ten jest kluczowy w diagnostyce systemów elektronicznych w pojazdach, ponieważ pozwala upewnić się, że czujnik otrzymuje właściwe napięcie, co jest niezbędne do jego poprawnego funkcjonowania. Standardy branżowe wymagają, aby pomiary napięcia były przeprowadzane zgodnie z zasadami bezpieczeństwa, aby unikać uszkodzeń komponentów. Dobrą praktyką jest także korzystanie z woltomierzy o wysokiej precyzji, co zapewnia dokładność pomiarów i pozwala na szybką identyfikację problemów w systemie. Wiedza na temat poprawnego podłączenia woltomierza i znajomość schematów elektrycznych czujników jest niezbędna dla każdego technika zajmującego się diagnostyką samochodową.
Wybór niewłaściwego zacisku zasilania, jak 10, 11 czy 49, prowadzi do błędnych rezultatów w pomiarze napięcia zasilania czujnika położenia przepustnicy. Każdy z tych numerów odnosi się do innego elementu w układzie elektrycznym, co jest istotne w kontekście zrozumienia schematów elektrycznych. Często popełnianym błędem jest mylenie zacisków zasilania z innymi sygnałowymi lub masowymi, co może skutkować uzyskaniem błędnych odczytów. W przypadku czujników, takich jak przepustnice, ich działanie opiera się na precyzyjnym zasilaniu, a nieprawidłowe podłączenie woltomierza może nie tylko dać fałszywe wyniki, ale również doprowadzić do uszkodzenia czujnika. Przy diagnozowaniu problemów w układach elektrycznych kluczowe jest zrozumienie, jakie napięcie powinno być na właściwym zacisku, ponieważ zbyt niskie lub zbyt wysokie napięcie może sygnalizować awarię. Dla zachowania prawidłowej funkcjonalności systemów należy przestrzegać standardów pomiarowych oraz analizować schematy w kontekście ich prawidłowego działania. Tylko właściwe zrozumienie funkcji każdego zacisku, a także umiejętność poprawnego odczytu schematów, umożliwi skuteczną diagnostykę i naprawę usterek w systemach elektronicznych pojazdów.
