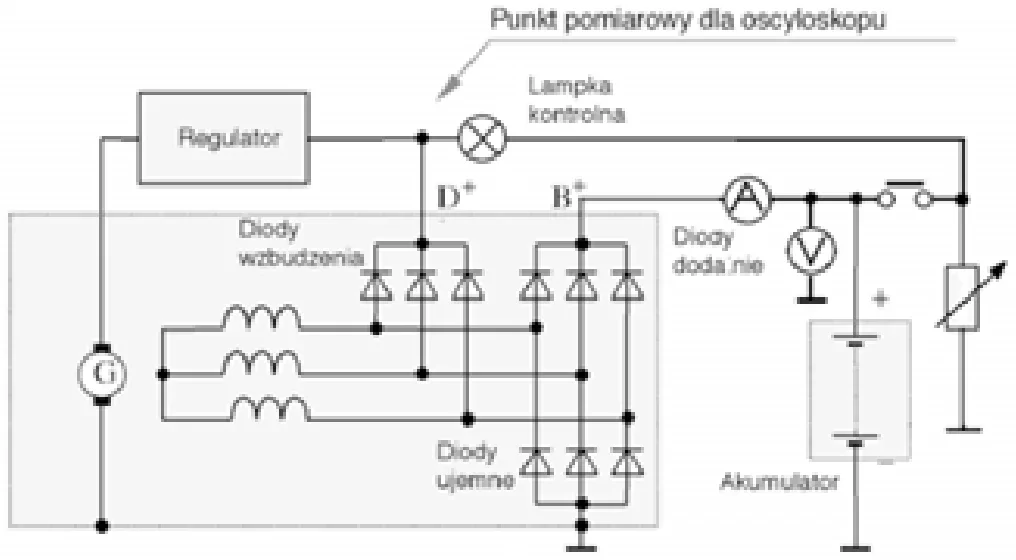

Na rysunku przedstawiono pomiar parametrów pracy
A. alternatora.
B. modułu zapłonu.
C. systemu wtrysku.
D. rozrusznika.
Pytanie z egzaminu CKE, wrzesień 2014 (arkusz M.12-X-14.08).
Poprawna odpowiedź dotyczy alternatora, który jest kluczowym komponentem systemu elektrycznego w pojazdach. Alternator odpowiada za wytwarzanie prądu elektrycznego, który zasila układ elektryczny oraz ładuje akumulator. Na schemacie znajdują się elementy takie jak regulator napięcia oraz diody, które są integralną częścią alternatora. Regulator napięcia kontroluje poziom napięcia generowanego przez alternator, co jest niezbędne do ochrony akumulatora przed przeładowaniem. Dodatkowo, diody wzbudzenia i diody prostownicze w alternatorze przekształcają prąd zmienny w prąd stały, co jest wymagane do zasilania elektronicznych komponentów pojazdu. W praktyce, alternator jest testowany podczas rutynowych przeglądów, aby zapewnić jego sprawność i niezawodność. Właściwe działanie alternatora jest kluczowe dla utrzymania funkcjonalności systemów elektrycznych, takich jak oświetlenie, systemy audio, a także systemy bezpieczeństwa. Niedostateczna funkcja alternatora może prowadzić do awarii elektrycznych, co podkreśla jego znaczenie w codziennym użytkowaniu pojazdu.
Wybór niepoprawnej odpowiedzi wskazuje na nieporozumienie dotyczące funkcji i budowy kluczowych komponentów pojazdów. Odpowiedzi takie jak moduł zapłonu, rozrusznik czy system wtrysku mają różne role i nie są związane z przedstawionym schematem. Moduł zapłonu odpowiedzialny jest za generowanie iskry, która zapala mieszankę paliwowo-powietrzną w silniku. Jego funkcja jest ściśle związana z cyklem pracy silnika spalinowego, a nie z wytwarzaniem prądu elektrycznego. Rozrusznik, z kolei, jest urządzeniem, które uruchamia silnik, a nie generuje prąd do systemów elektrycznych pojazdu. W kontekście alternatora, rozrusznik działa tylko na początku pracy silnika, a jego funkcja kończy się po uruchomieniu silnika. System wtrysku kontroluje dostarczanie paliwa do silnika, co również nie ma związku z wytwarzaniem prądu, ale raczej z procesem spalania. Typowe błędy myślowe prowadzące do takich wyborów obejmują mylenie funkcji różnych układów elektrycznych oraz brak zrozumienia, jak te elementy współdziałają w systemie pojazdu. Właściwe zrozumienie ról poszczególnych komponentów jest kluczowe dla efektywnego diagnozowania i serwisowania pojazdów, a także dla zapewnienia ich bezawaryjnej pracy.
