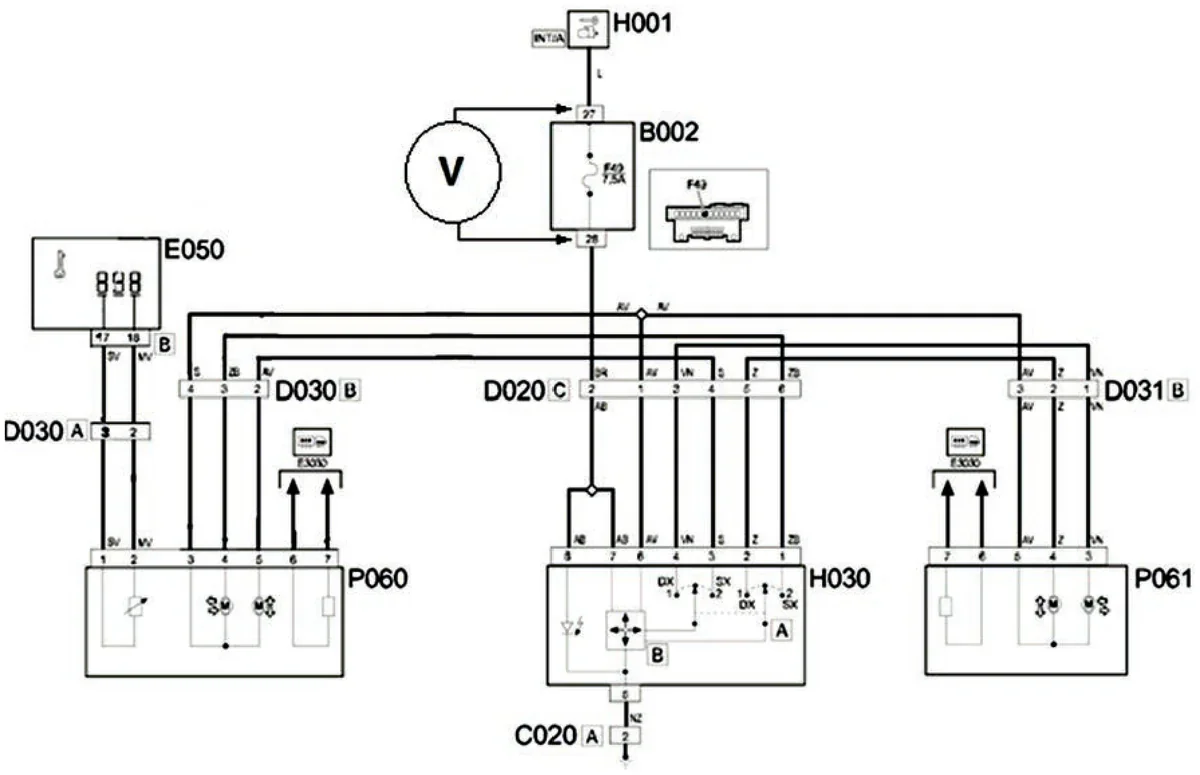

W trakcie pomiaru woltomierzem na zaciskach bezpiecznika B002 w przedstawionym na schemacie układzie sterowania lusterkami odczytano wartość 12,4 V co potwierdza, że
A. przez złącze D020 przepływa prąd znamionowy.
B. blok układowy H030 zasilany jest napięciem 12,4 V.
C. bezpiecznik jest zwarty.
D. bezpiecznik jest uszkodzony.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz M.12-X-16.01).
Dobra robota, prawidłowo zauważyłeś, że bezpiecznik jest uszkodzony. Odczyt napięcia 12,4 V na zaciskach bezpiecznika B002 faktycznie sugeruje, że jest przerwa w obwodzie. Jak bezpiecznik działa jak należy, to jego zaciski powinny pokazywać napięcie bliskie zeru, bo prąd swobodnie przez nie przepływa. Z twojego pomiaru wynika, że woltomierz łapie napięcie na przerwie, czyli bezpiecznik nie działa. Z mojego doświadczenia wynika, że trzeba regularnie sprawdzać stan bezpieczników, żeby zapewnić bezpieczeństwo w instalacjach elektrycznych. Jak już będzie uszkodzony, to najlepiej wymienić go na nowy, żeby uniknąć problemów z innymi częściami. W takich sytuacjach przydaje się wiedza o diagnostyce w elektrotechnice, szczególnie o tym, jak ważne jest monitorowanie stanu zabezpieczeń.
Odpowiedzi, które sugerują, że blok H030 ma napięcie 12,4 V, albo że bezpiecznik jest zwarty, to w sumie spore nieporozumienie. Jak widzisz napięcie na bezpieczniku wynoszące 12,4 V, to nie możesz twierdzić, że zasilanie bloku H030 działa, bo to napięcie zgłasza przerwę w obwodzie i prąd nie ma jak płynąć. Jak bezpiecznik funkcjonuje normalnie, jego zaciski powinny pokazywać napięcie bliskie zeru, a nie pełne napięcie. Myślenie, że bezpiecznik jest zwarty, również jest błędne, bo przy zwarty bezpieczniku nie miałbyś pełnego napięcia na zaciskach. A to, że przez złącze D020 płynie prąd znamionowy, to też nieprawda, bo przerwa spowodowana uszkodzeniem bezpiecznika zatrzymuje przepływ prądu w obwodzie. Często mylimy stan obwodu z jego parametrami, co prowadzi do złych wniosków. Dlatego warto zrozumieć podstawowe zasady działania obwodów i rolę, jaką pełnią bezpieczniki w ochronie instalacji.
