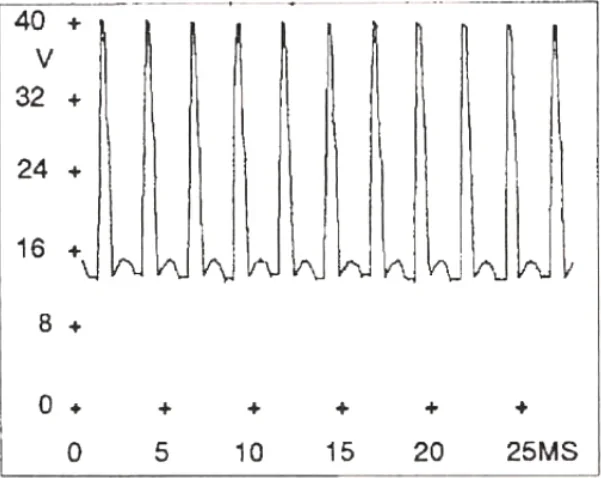

Rysunek przedstawia przebieg oscyloskopowy napięcia wyjściowego alternatora. Wynika z niego, że uszkodzona jest dioda
A. mostka ujemnego.
B. wzbudzenia.
C. mostka dodatniego i ujemnego
D. mostka dodatniego.
Pytanie z egzaminu CKE, czerwiec 2013 (arkusz M.12-X-13.05).
Odpowiedź dotycząca uszkodzenia diody w mostku dodatnim jest poprawna. Przebieg oscyloskopowy napięcia wyjściowego alternatora pokazuje, że napięcie ma charakterystyczne "ząbkowanie", co sugeruje, iż jedna z diod mostka prostowniczego nie działa prawidłowo. Dioda w mostku dodatnim odpowiedzialna jest za prostowanie dodatniej połówki sygnału, a jej uszkodzenie prowadzi do braku prawidłowego wygładzenia napięcia. W praktyce, jeśli alternator generuje napięcie, które nie jest stałe lub zawiera znaczne fluktuacje, może to prowadzić do problemów z zasilaniem w różnych systemach elektronicznych pojazdów. Zgodnie z najlepszymi praktykami w diagnostyce elektronicznej, pierwszym krokiem w przypadku takiego problemu jest przeprowadzenie analizy oscyloskopowej, która pozwala na natychmiastowe zlokalizowanie uszkodzenia. Właściwe zrozumienie działania mostka prostowniczego jest kluczowe dla efektywnej diagnozy, co jest istotne w branży motoryzacyjnej oraz w serwisach zajmujących się naprawą systemów elektronicznych.
Wybór diody wzbudzenia lub mostka ujemnego wskazuje na niepełne zrozumienie działania alternatorów i układów prostowniczych. Dioda wzbudzenia odpowiada za generację pola magnetycznego, które jest niezbędne do wytwarzania napięcia w alternatorze. Jej uszkodzenie może prowadzić do braku wystarczającej produkcji energii, jednak nie jest bezpośrednio związane z problemem, który wskazuje przebieg oscyloskopowy. Mostek ujemny z kolei odpowiada za prostowanie ujemnej połówki sygnału. W przypadku uszkodzenia diody w tym mostku można zaobserwować inne charakterystyki oscyloskopowe, najczęściej prowadzące do całkowitego zaniku napięcia w drugiej połówce cyklu, co w tym przypadku nie miało miejsca. W kontekście mostków prostowniczych kluczowe jest zrozumienie, że uszkodzenie diody skutkuje charakterystycznymi zniekształceniami w przebiegu napięcia, które są różne dla wadliwych diod w mostkach dodatnich i ujemnych. Dlatego, aby poprawnie diagnozować usterki, niezbędna jest znajomość specyfiki działania każdego elementu układu prostowniczego oraz umiejętność analizy oscyloskopowej, co jest niezbędne w praktyce inżynieryjnej, szczególnie w branży motoryzacyjnej.
