W dokumentacji technicznej zamontowanego w pojeździe samochodowym systemu alarmowego R32 opisano jako R32 = 4R7. Ze względu na jego uszkodzenie (zwęglenie) przypadkowym zwarciem, nie można zidentyfikować jego oznaczenia za pomocą kodu barwnego. Do wymiany uszkodzonego elementu, należy użyć rezystor oznaczony następującymi kolorami
A. żółty, fioletowy, czarny, złoty.
B. żółty, fioletowy, srebrny, złoty.
C. żółty, fioletowy, złoty, srebrny.
D. żółty, fioletowy, brązowy, srebrny.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz M.12-X-16.01).

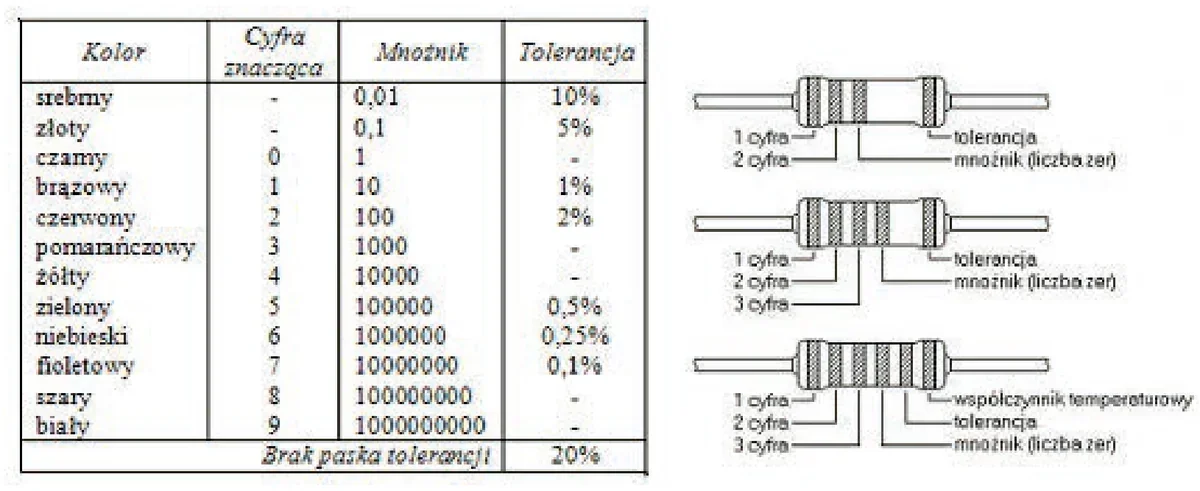

Odpowiedź, którą wybrałeś, jest poprawna i dokładnie odzwierciedla zasady odczytywania wartości rezystora z użyciem kodów kolorowych. Wartość 4R7 oznacza 4.7Ω, i aby uzyskać tę wartość w postaci kolorów, trzeba zastosować odpowiednią tabelę kodów barwnych. Żółty i fioletowy oznaczają cyfry 4 i 7, zaś złoty wskazuje na mnożnik 0.1, co oznacza, że wartość rezystora wynosi 4.7Ω. Złoty kolor jest również używany do oznaczania tolerancji, która wynosi 10%. Dzięki takiemu systemowi oznaczania, technicy mogą łatwo zidentyfikować rezystory w obwodach, co jest kluczowe dla poprawnego działania urządzeń elektronicznych. W praktyce, stosowanie kodów kolorów jest nie tylko standardem w branży, ale także ułatwia szybkie diagnozowanie problemów w układach elektronicznych. Wiedza na temat kodów kolorów jest fundamentalna dla inżynierów elektroników i techników, którzy muszą umieć nie tylko odczytać wartości rezystorów, ale także umiejętnie dobierać je w projektach elektronicznych.
Wybór niepoprawnych kolorów w tej odpowiedzi wskazuje na nieporozumienie dotyczące systemu oznaczania rezystorów. W przypadku, gdy przez oznaczenia kolorowe chcemy uzyskać wartość 4.7Ω, kluczowe jest zrozumienie, że pierwsze dwa kolory muszą odpowiadać cyfrom znaczącym – w tym przypadku 4 i 7. Kolory żółty i fioletowy są właściwe dla tych cyfr, ale błędne kolory w pozostałych odpowiedziach prowadzą do mylnego odczytu. Zastosowanie koloru czarnego, brązowego czy srebrnego w kontekście mnożnika lub tolerancji sprawia, że wartość wzrasta lub spada do nieprawidłowych wartości, co może skutkować nieefektywnym działaniem układu. W elektronice niepoprawne oznaczenie rezystora może prowadzić do błędnych pomiarów, a nawet uszkodzenia komponentów. Dlatego kluczowe jest, aby stosować się do standardowych oznaczeń kodowych i upewnić się, że używane kolory są zgodne z przyjętymi normami. W praktyce, znajomość tych zasad pozwala na skuteczne projektowanie układów oraz ich konserwację, co jest niezbędne w profesjonalnej pracy inżynierskiej.
